4. Aussehen

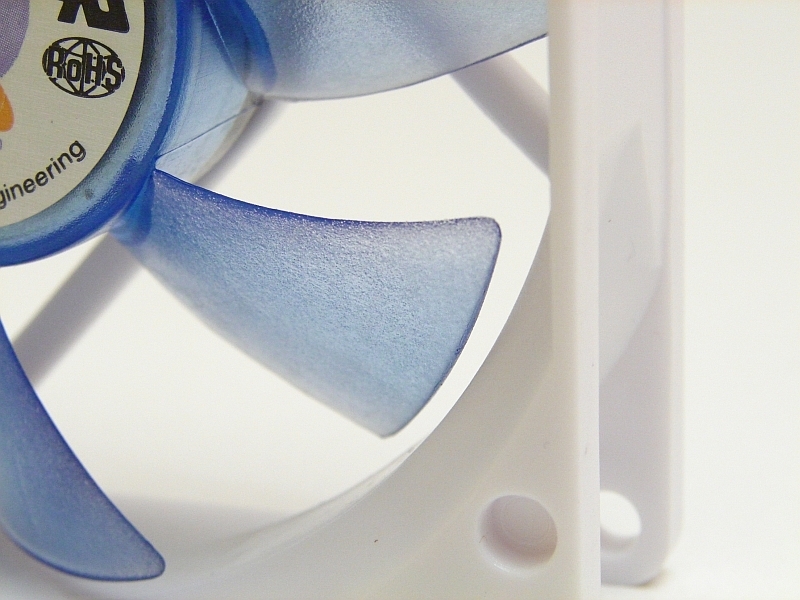

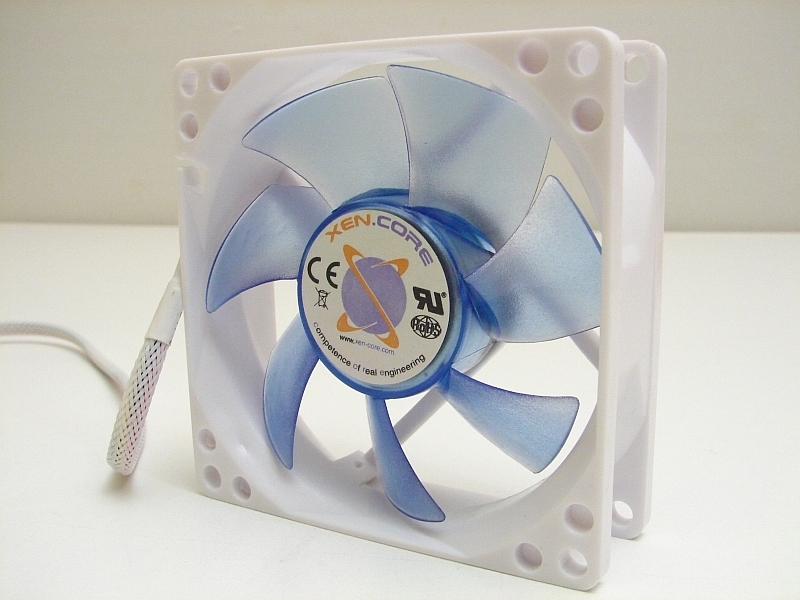

Der Lüfter besitzt zwei Farbtöne. Der Rahmen ist in einem hellen Weiß gehalten, die Rotorblätter dagegen in einem transparenten Blau, LEDs wurden nicht verbaut, lassen sich aber Kinderleicht nachrüsten, wie unser How2 beschreibt.

LEDs lassen sich kinderleicht bei jedem Lüfter nachrüsten. Wie auf der Zeichnung zu sehen werden die LEDs in jeder Ecke eingesetzt und in zwei Reihenschaltungen verlötet. Pro Reihenschaltung werden 2 LEDs wie folgt aneinander gekoppelt.
Phase –– Widerstand –– Anode(+) LED1 –– Kathode (-) LED1 –– Anode (+) LED2 –– Kathode (-) LED2 –– Masse.
Das gesamte How2 kann unter im Menü unter How2s, UV aktiver Lüfter mit UV-LEDs nachgelesen werden.

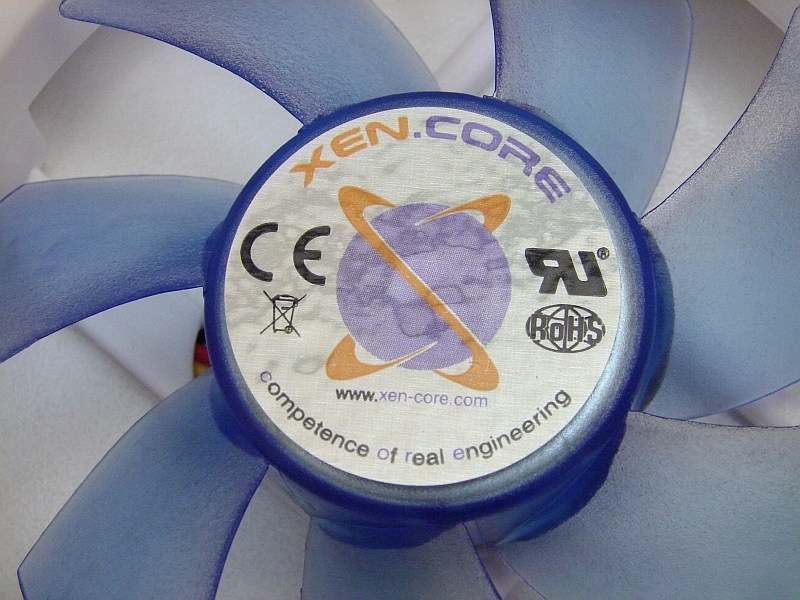

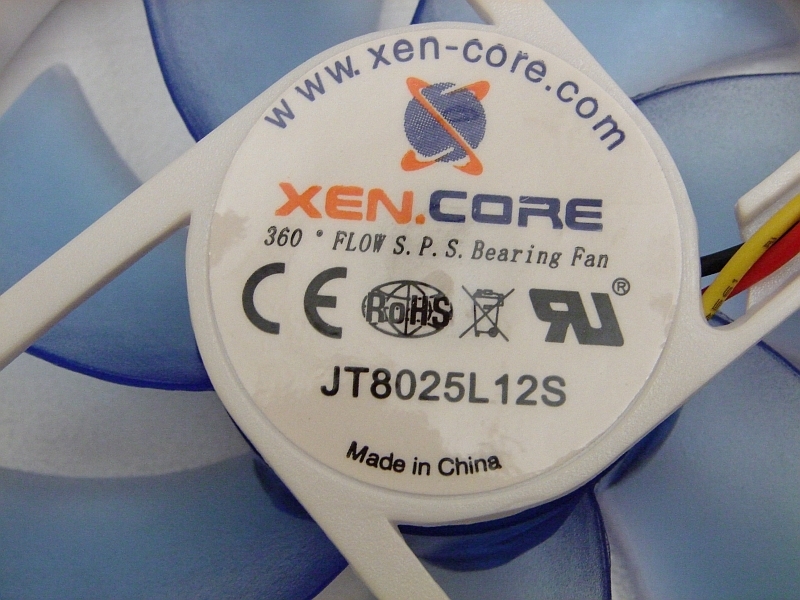

Der Aufkleber der Firma Xen-Core auf dem Lüfter verhindert ein Durchschauen der Spulen, durch den ein kleiner Blickfang verloren geht.

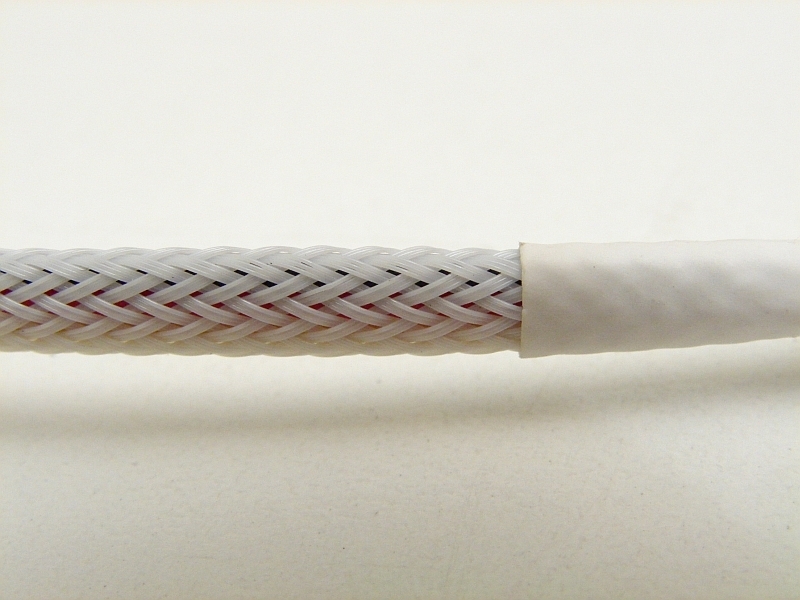

Das Kabel ist mit einem weißen Gewebeschlauch, passend zur Gehäusefarbe, ummantelt und verschafft dem Lüfter ein edleres Äußeres. Bei diesem Modell lassen sich die Lüfterdrehzahlen mit einer Software auslesen, wenn das Mainboard oder die verwendete Lüftersteuerung diese Funktion unterstützten.

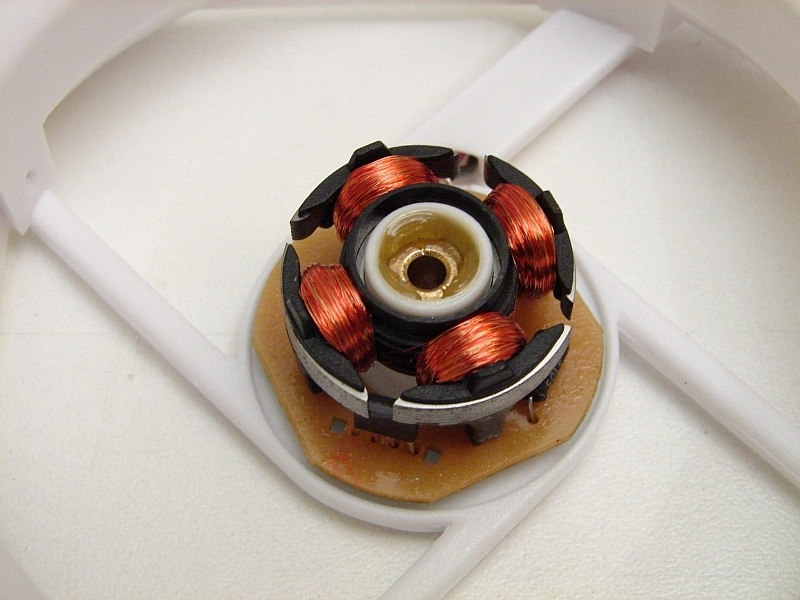

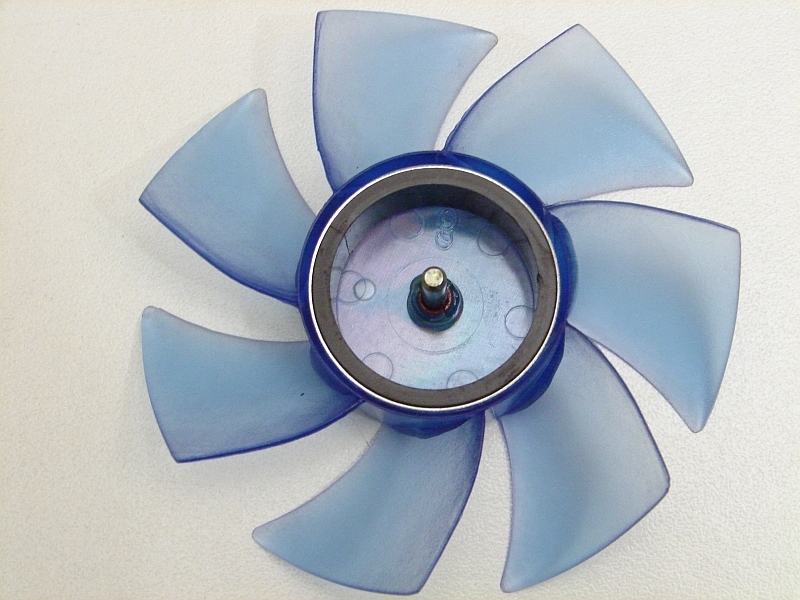

Entfernt man das blaue Schaufelrad, so erkennt man das gut geölte Sleeve-Lager sowie die dazugehörenden Spulen.





5. Montage

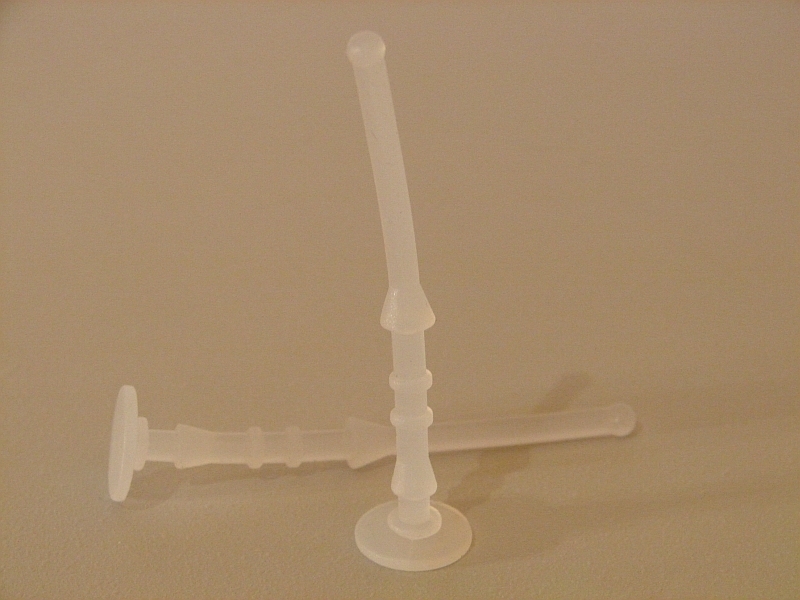

Eine Montage des Lüfters sollte eigentlich keine Schwierigkeit mehr darstellen. Dennoch wollen wir euch die funktionsweise und die Montage mit den mitgelieferten Lüfterentkopplern demonstrieren.

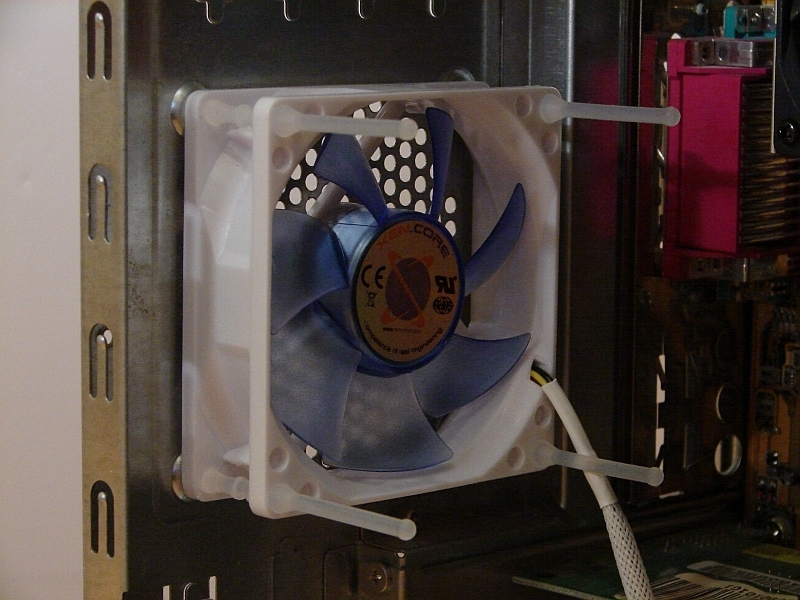

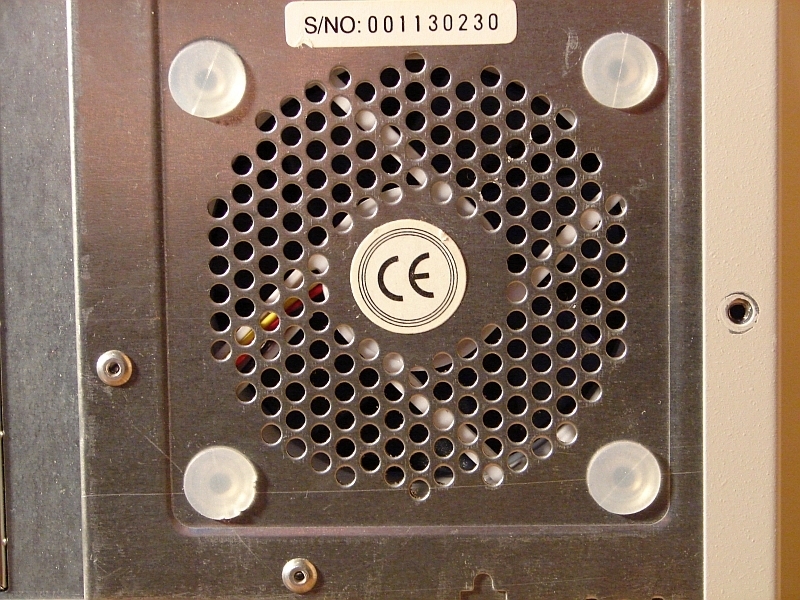

Ist ein Platz für den Lüfter gefunden, so werden die Entkoppler von hinten in das Gehäuse geführt, dort wo normalerweise verschraubt wird und danach durch den Lüfter. Mit einer Zange oder den Fingern wird der elastische Lüfterentkoppler nun durch den Lüfter gezogen bis das Ganze einrastet. Ab dann sitzt der Lüfter stabil an der Gehäusewand und das Gehäuse ist gegen die Vibrationen geschützt.
