Phobya G-Silent & Nano Series Roundup 04/2011

Erstellt am: 26.04.2011 um 20:00 Uhr von Marco Schaarschmidt.

1 1 1 1 1 1 1 1 1 1

Beitragsseiten

alt

Der im Jahr 2008 gegründete und von der Firma Aquatuning besonders geförderte Hersteller Phobya dürfte dem einen oder anderen Freund der Wasserkühlung sicherlich ein Begriff sein. War in den ersten eineinhalb Jahren nach Firmengründung das Portfolio noch recht übersichtlich, die Produkte kaum verbreitet und der Marktanteil marginal, so hat sich dies gegenwärtig erheblich geändert. Neben dem stark im Umfang gewachsenen Portfolio hat auch durch die Verbreitung der Produkte der Marktanteil erheblich zugenommen. Das auf Wasserkühlung spezialisierte Unternehmen bietet neben den wichtigsten Hauptkomponenten wie Pumpen, Ausgleichsbehälter, Radiotoren und Schläuchen auch diverses Zubehör rund um den Bereich der Wasserkühlung an. Dieses Review befasst sich genau mit einer sich auf Radiatoren heimisch fühlende Zubehörgruppe. Mit den G-Silent und Nano Lüftern verfügt Phobya zwei auf Wasserkühlung optimierte Produktserien, die sich durch einen hohen statischen Druck, qualitativ hochwertigen Lagern und einen großer Regelbereich auf einem Radiator und dessen feinen Lamellen auszeichnen sollen. Die für den schmalen Geldbeutel entworfene G-Silent Serie umfasst bisher nur ein 12cm Modell, während die als hochwertig betitelte Nano Serie bereits auf insgesamt fünf Modelle im 12-14cm Bereich angewachsen ist.

Hardware-Factory hat sich die Lüfter genauer angesehen. Das Ergebnis seht ihr in den folgenden Kapiteln.


Technische Eckdaten

Die nachfolgende Tabelle gibt eine Übersicht über die technischen Eckdaten der sechs in diesem Artikel vorgestellten Produkte aus dem Hause Phobya.

  G-Silent 12 1500rpm Red LED Nano-G 12 Silent Waterproof 1500rpm Multioption Nano-G 12 PWM Silent 1500rpm RED LED Nano-G 14 Silent Waterproof 1000rpm S7 Nano-G 14 PWM Black Silent Edition Nano-2G 12 PWM Silent 1500rpm Red LED
Abmessung 120 x 120 x 25mm 120 x 120 x 25mm 120 x 120 x 25mm 140 x 140 x 25mm 140 x 140 x 25mm 120 x 120 x 25mm
Farben transparenter Rahmen, rote Flügelblätter & rote LEDs schwarzer Rahmen, rote Flügelblätter schwarzer Rahmen, rote Flügelblätter, rote LED´s schwarzer Rahmen, rote Flügelblätter transparent schwarzer Rahmen, transparent schwarze Flügelblätter schwarzer Rahmen, rote und schwarze Flügelblätter, mit roten LED´s
Gewicht 119g 119g 119g 138g 150g 145g
Nennspannung 12V 12V 12V 12V 12V 12V
Startspannung 5 Volt 5 Volt 5 Volt 7 Volt 7 Volt 7 Volt
Leistungsaufnahme 0,2A 0,22A 0,22A 0,2A 0,15A 0,45A
Nenndrehzahl (+/-10%) 1500rpm 1500rpm 1500rpm 1000rpm 600-1100rpm 600-1500rpm
Luftförderleistung 97,20m³/h / 57,22 CFM 107,76m³/h / 63,44CFM 107,76m³/h / 63,44CFM 97,20m³/h / 57,22 CFM max. 100m³/h / 58,86 CFM max. 109,33m³/h / 64,16CFM
Lautstärke 25 dB/A 25 dB/A 25 dB/A 25 dB/A 10-24 dB/A 10-25 dB/A
MTBF (25°C) 50000 Std. 100000 Std. 100000 Std. 100000 Std. 100000 Std. 100000 Std.
Anschluss 3 Pin 3 Pin PWM/ 4 Pin 3 Pin PWM / 4 Pin PWM / 4 Pin
Max. statischer Druck 1.61 mm-H2O 1.6mm-H2O 1.6mm-H2O 1.85mm-H2O 1.85mm-H2O 1.6mm-H2O
Preis* ~7,00€ ~10,00€ ~ 12,00€ ~ 12,00€ ~13,50€ ~ 14,00€

*Stand: 04/2011

Wie man den Eckdaten unschwer entnehmen kann, sind diese Lüfter für die Verwendung in Kombination mit einer Wasserkühlung bzw. deren Komponenten ausgelegt. Dies äußert sich vor allem durch hohe Werte beim statischen Druck, der bei einer Beförderung von Luft durch eng aneinander liegenden Kühlrippen eines Radiators einen Faktor mit hohem Stellungswert darstellt. Dementsprechend hoch sind die herstellerseitigen Angaben beim Fördervolumen. Die Optimierung auf ein bestimmtes Einsatzgebiet ist mit Sicherheit auch der Grund, weshalb die Lüfter nur in Größen von 120mm - 140mm angeboten werden. Hervorzuheben ist neben den eigentlichen technischen Daten die lange Lebensdauer von 100.000 Std. (MTBF bei 25°C Raumtemperatur) der Nano Lüfterserie, die G-Silent Lüfter kommen immerhin auf rund 50.000 Stunden Betriebslaufzeit.

Ausgeliefert wird jedes der sechs Modelle in einer Umverpackung bestehend aus Pappe und einem kleinen Sichtfenster mit Blick auf das eigentliche Produkt. Als Minimum wird jedem Lüftermodell ein Satz Montageschrauben beigelegt. Die erste Generation wurde ohne jegliches Zubehör ausgestattet, mittlerweile sollten jedoch flächendeckend neue Versionen mit entsprechend angepasstem Lieferumfang ausgeliefert werden.

Technologien

Wer sich in der letzten Zeit mit Lüftern beschäftigt und Wissen auf diesem Sektor angesammelt hat, wird bei den Phobya-Lüftern schnell parallelen zu den ebenfalls bei uns getesteten GELID Wing 12 UB BLUE und WING 12 PL ziehen können. In der Tat handelt es sich um nahezu identische Produkte, welche sich lediglich in den technischen Eckdaten, insbesondere den Drehzahlen und Fördervolumina sowie dem statischen Druck unterscheiden. Technologisch sind die Produkte jedoch nicht zu unterscheiden. Sie verwenden die gleichen Magnet-Lager und setzen ebenfalls auf beschichtete Komponenten, um so einen Schutz gegen Spritzwasser herzustellen.

Nanoflux Bearing (NFB)
Das in den Produkten verwendete Lager ist unter anderem auch bekannt als Nanoflux Bearing (NFB) und setzt allein auf die Verwendung von Magnetismus. Der Trick bei diesem Lager ist die verwendete magnetisierte Stahlkugel zwischen dem Magneten und dem Rotor. Bedingt durch die Kugelform gibt es tatsächlich nur einen kleinen Berührungspunkt zwischen Achse und der Kugel. Stabilität erhält die Rotorachse durch das aufgebaute Magnetfeld schon kurz nach dem Einschalten. Magnetismus hat den entscheidenden Vorteil, schon kurz nach Anlegen einer Spannung vorhanden zu sein. Gerade beim Startvorgang des Lüfters ist dieses Merkmal von Nutzen. Während der Selbststabilisierung der Rotorachse wird eine schnellere, präzisere und zuverlässigere Zentrierung erreicht und sorgt zudem für eine höhere Langzeitstabilität und Laufruhe des Lüfters durch die Reduzierung des Lagerwiderstands und Verschleißes. Bei herkömmlichen Lüftern ohne magnetische Unterstützung entsteht beim Einschalten zunächst ein unter dem Namen Kreisel-Effekt bekanntes Verhalten, bei dem der Lüfter eine leicht oval-ähnliche Kreisel-Bewegung vollzieht, bis seine Drehungsfrequenz hoch genug ist, sich selbst zu stabilisieren. Setzt man ein Magnetfeld für die Stabilisierung ein, wird der Kreisel-Effekt reduziert. Dass Magnet-Lager komplett reibungslos laufen, ist eine Erfindung der Marketingabteilungen. Natürlich werden Abrieb und Kontakte mit anderen Bauteilen verringert, bedingt durch die schnellere Stabilisierung, sind aber dennoch vorhanden. Lassen wir die Stahlkugel einmal außer Acht, kann es gerade beim Startvorgang immer noch zu Berührungen kommen. Dies ist auch der Grund weshalb sich Schmierfette auf der Innenseite des Rotors befinden. Ein weiteres Argument gegen die Reibungslosigkeit ist die Verwendungsweise der Magnetfelder. Entweder kann das Magnetfeld bei diesem Lüfter horizontal stabilisieren oder vertikal. Damit dürfte klar sein, dass (Reibungs-)Kontakte vorhanden sein müssen.
Neben Phobya verbauen ebenfalls die Firmen GELID und Enermax diese Art von Lagern in ihren Produkten. Jedoch anders als bei Enermax wird bei Produkten von Phobya und GELID die Eisenkugel nach hinten verlagert und befindet sich zwischen Magnet und Rotorachse und nicht zwischen Rotorachse und Rotorblatt.

Winglet Blade

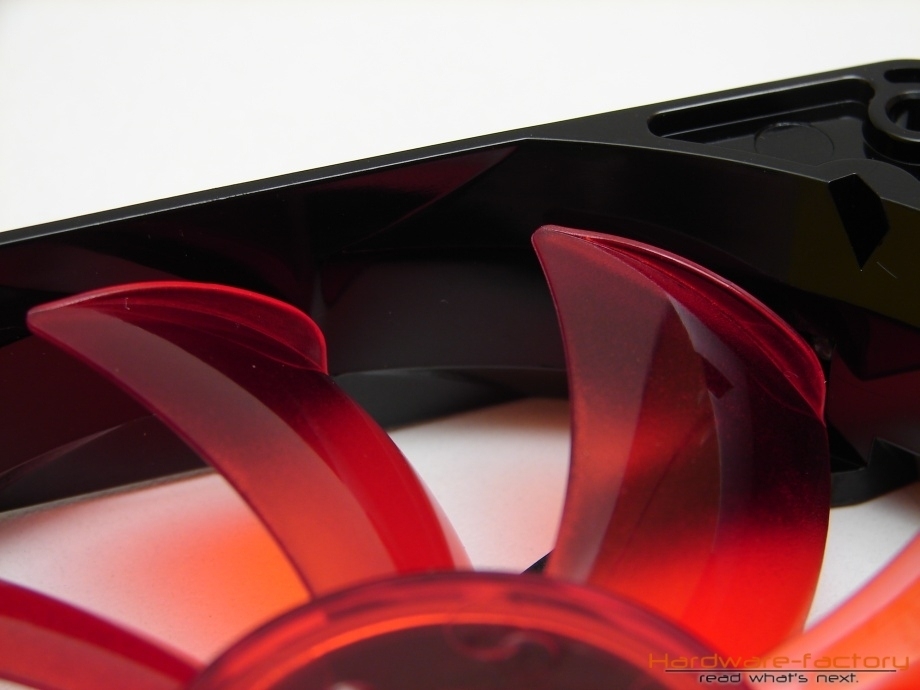

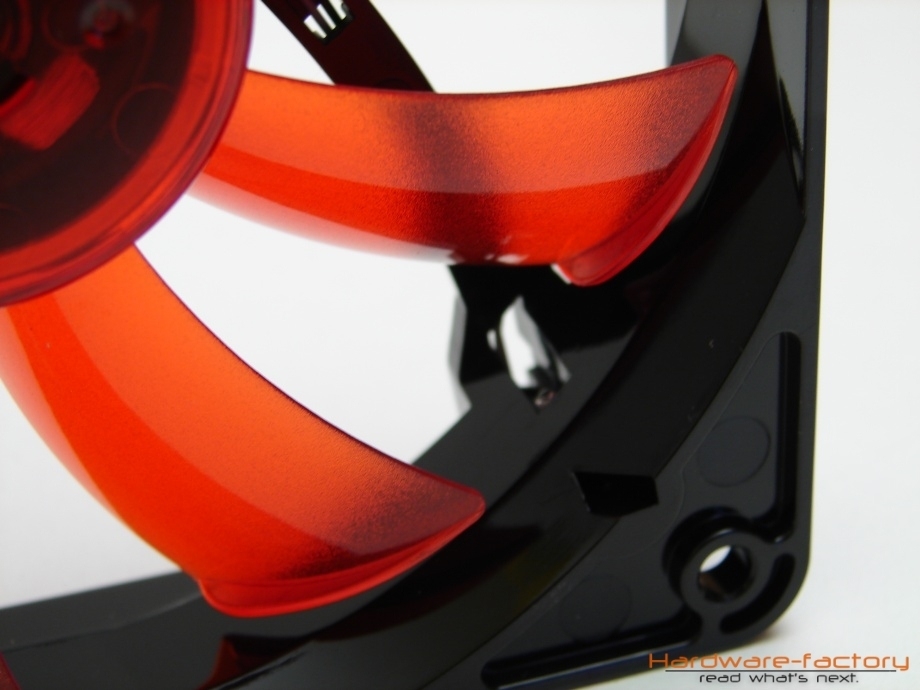

Das winglet Blade ist ein Designelement, welches der Luftfahrt entnommen wurde. Bei den meisten starrflügligen Luftfahrzeugen befinden sich solche Winglets an den Randbögen der Flügel. Durch diese Anbauten entsteht der Eindruck von nach oben geklappten oder senkrecht zu den Flügelebenen stehenden Flügelspitzen. Das Resultat ist eine Steigerung der aerodynamischen Eigenschaften und eine Reduktion des induzierten Widerstands. Der Ursprung dieser Technologie ist auf das Tierreich zurückzuführen und ist den Flügelspitzen der Vögel, die fächerförmig in der Höhe gestaffelt gespreizt werden, nachempfunden. In der Lüfter-Technik wird damit das Ziel, einen größeren Luftstrom und einen höheren statischen Druck zu erzielen, verfolgt. Inwieweit dieses Features zur Gesamtleistung der Lüfter beiträgt, lässt sich nur sehr schwer ohne ein entsprechend ausgestattetes Labor und einen Lüfter gleicher Leistungsklasse ohne winglet Blade bestimmen. Dieses Feature wird vor allem bei Produkten der Nano-G Serie in 12cm Größe eingesetzt; die beiden 14cm Modelle (der Nano-2G sowie der G-Silent Lüfter) müssen ohne diese Feature auskommen.

Detachable Impeller

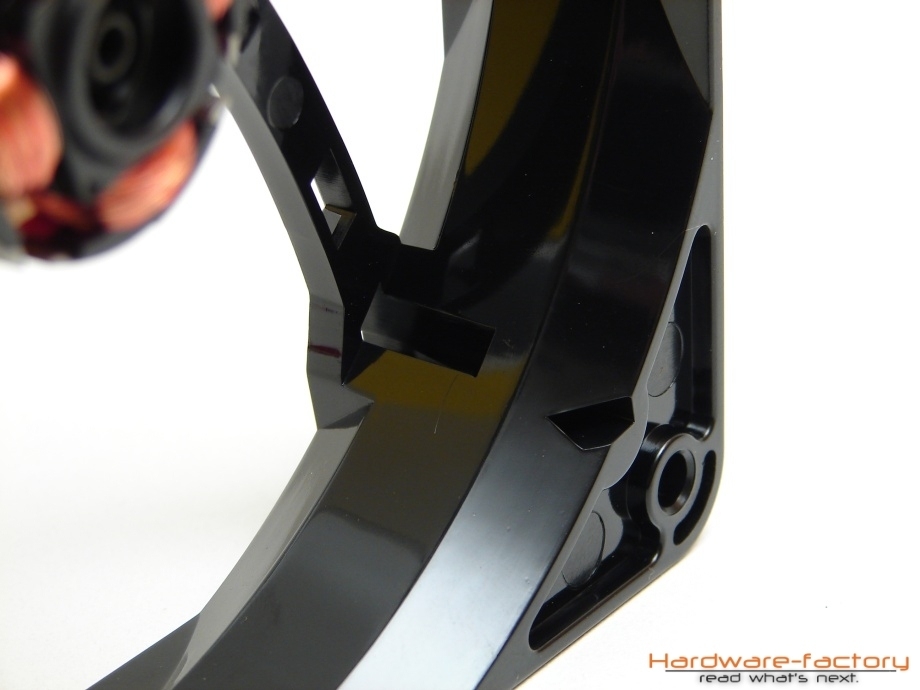

Das abnehmbare Flügelrad ist ein Feature, das durch geschickte Konstruktion des Lagers entstanden ist. Die Platzierung des Magneten für das Lager senkrecht am unteren Ende der Rotorachse ermöglicht ein Herausziehen des Flügelrads mitsamt der Rotorachse. Bei herkömmlichen Lüftern ist statt des Magnets an dieser Stelle ein Plastikring platziert, um die Achse im Lauf des Lüfters zu halten. Dank der neuen Konstruktion lässt sich die Rotorachse lösen und entfernen, da sie am Befestigungspunkt nur mittels der Magnetkonstruktion gehalten wird. Der detachable Impeller bietet enorme Vorteile, wenn es um das Thema Reinigung geht. Oftmals ist ein gründliches Reinigen der Lüfter mit einem Ausbau verbunden; hinzu kommen Schwierigkeiten bei der Reinigung der Flügelräder und der Innenseite des Rahmens, gerade bei sehr feinem Staub. Abgenommen kann das Flügelrad auch unter fließendem Wasser gereinigt werden; auch der Rahmen, der für diese Aktion nicht vom Gehäuse demontiert werden muss, lässt sich so einfach mit einem Putztuch vom Staub befreien.

Sonstige Eigenschaften
Der Phobya Lüfter besitzt die Eigenschaft durch die Konstruktion und die verwendeten Materialien wasser- und staubabweisend zu sein (bedingter Schutz gegen (Spritz-)Wasser). Gerade für Besitzer einer Wasserkühlung scheint diese Eigenschaft von Interesse zu sein, gerade dann, wenn der Lüfter einmal ein wenig Wasser abbekommt. Ein Unterwasserbetrieb ist hingegen ausdrücklich nicht gemeint. In diesem Zusammenhang bekommt das Wort Nanotechnik auch eine Bedeutung zugeschrieben. Die Produkte sind trotz sichtbarer elektrischer Bauteile nicht anfällig gegen Wasser. Woran kann das liegen? Die Antwort ist recht simpel, die Platinen samt den Bauteilen sind mit einer Art Lackierung überzogen, die für jede Art von Feuchtigkeit undurchdringlich ist. Leider betrifft dies nur die Platine, nicht die womöglich verwendeten LEDs. Aus diesem Grund besitzen lediglich zwei der vier Produkte diese Eigenschaft, was sich auch direkt in der Produktbezeichnung widerspiegelt.

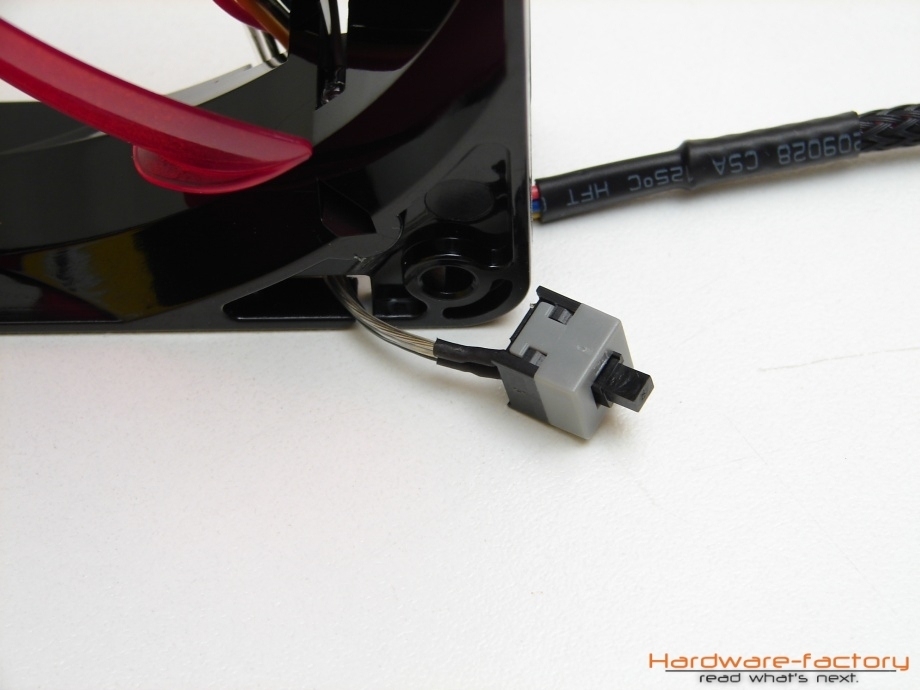

Der Nano-G 12 PWM Silent 1500rpm RED LED, der Nano-2G 12 PWM 1500rpm RED LED wie auch der Nano-G 14 PWM Black Silent Edition verwenden die PWM-Technologie (Pulse Width Modulation, zu Deutsch: Pulsbreitenmodulation). Beim PWM-Verfahren wird konstant die volle Spannung - also beim Lüfter 12V - angelegt. Dabei übernimmt ein zusätzlicher Chip in dem Lüfter die Steuerung, in dem er mit einem bestimmten Verhältnis und fester Periodendauer ein Signal an den Motor schickt. Je länger die eingeschaltete Phase andauert, desto höher ist die Leistung des Motors, da er länger an der Spannung anliegt. Abhängig von dem PWM-Signal - einem zusätzlichen Rechtecksignal, dass die Steuerinformation überträgt - wird diese 12V-Spannung in einem mehr oder weniger aufwändigen Regelkreis bestehend im einfachsten Fall aus einem Transistor und einem Kondensator zu einer analogen Spannung mit beispielsweise 5V oder 7V umgewandelt. Ein weiterer Vorteil der PWM-Technik ist die Steuerbarkeit des Lüftermotors, bei dem der Hersteller die Eigenschaften an die Erfordernisse des Lüftermotors anpassen kann.
Ein kleines Beispiel zur Erläuterung:
Mit einem Tastverhältnis t / T von 1:4 (T ist die Periodendauer, t bezeichnet die Einschaltphase) entsteht am Motor eine Leistung von 25%. Bei einer konstanten Spannung von 12V entspricht die durch das PWM-Verfahren erzeugte Spannung 3 Volt.

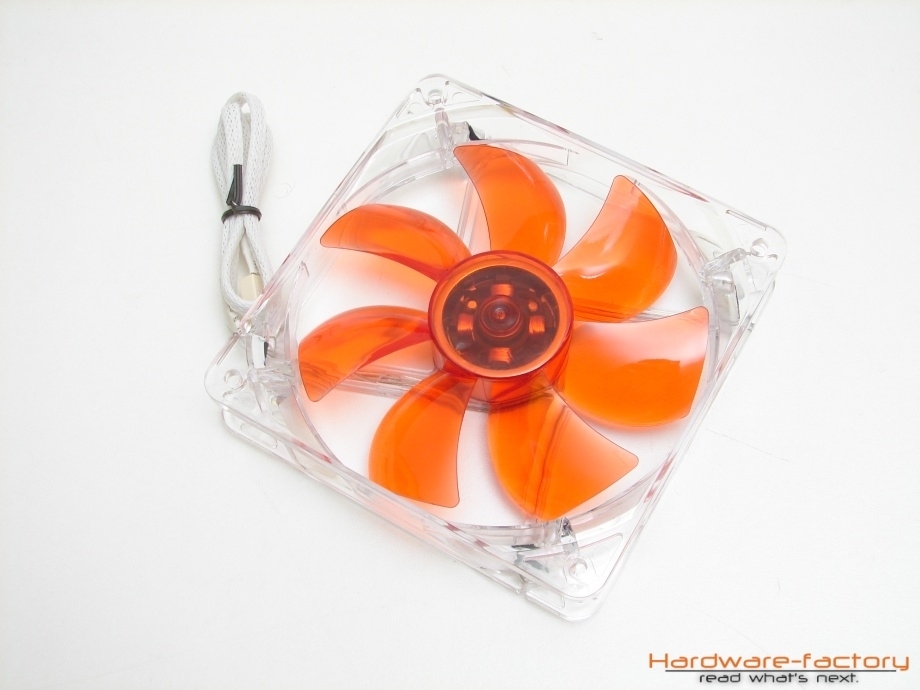

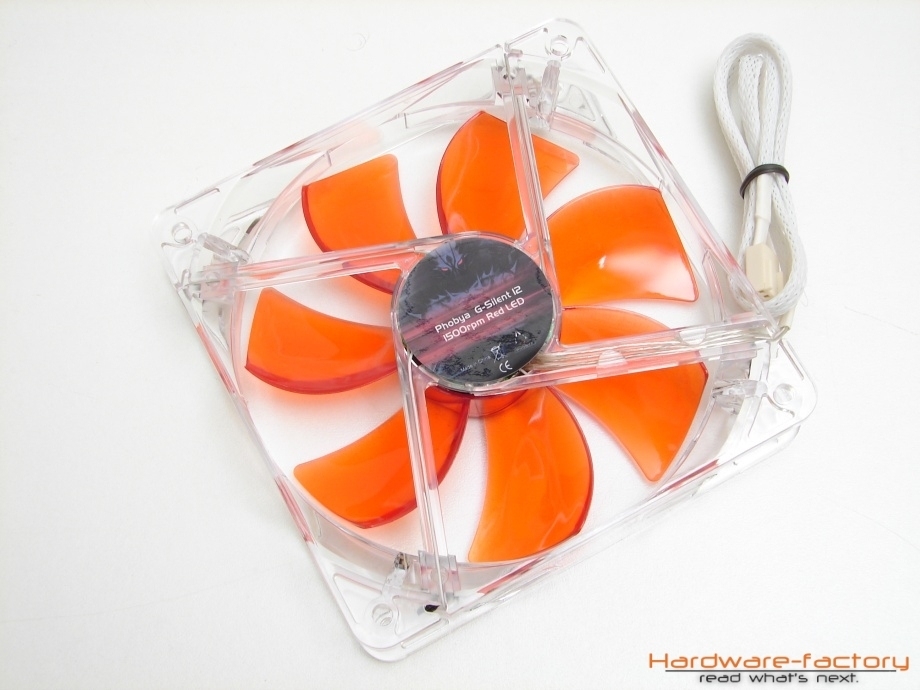

G-Silent 12 1500rpm Red Led

Mit einem Anschaffungspreis von lediglich 7€ ist der G-Silent 12 1500rpm Red Led der kostengünstigste Lüfter im Testumfeld. Von Phobya wird das Produkt als Einstiegsmodell beworben und sollte auch als dieses angesehen werden. Technisch ist der Lüfter zwar mit der gleichen Technologie ausgestattet wie die teurere Nano-G Lüfterserie, jedoch, und das zeigt auch schon die Halbierung der Angabe über die Lebensdauer, wurde dieses Produkt hinsichtlich des Preises optimiert. Dies betrifft auch den Lieferumfang, der mit gerade einmal einem Satz Montageschrauben das absolute Minimum darstellt. Fairerweise muss man jedoch sagen, dass es bei der Nano Lüfterserie nicht besser aussieht.

Beim Design grenzt sich der G-Silent 12 1500rpm Red Led nahezu komplett von den anderen Testkandidaten ab. Im Gegensatz zu den Lüftern der Nano Serie besitzt dieser einen voll-transparenten Rahmen und ein weiß ummanteltes Anschlusskabel mit einer Länge von ausreichenden 50cm inklusive des 3-Pin Anschlusssteckers.

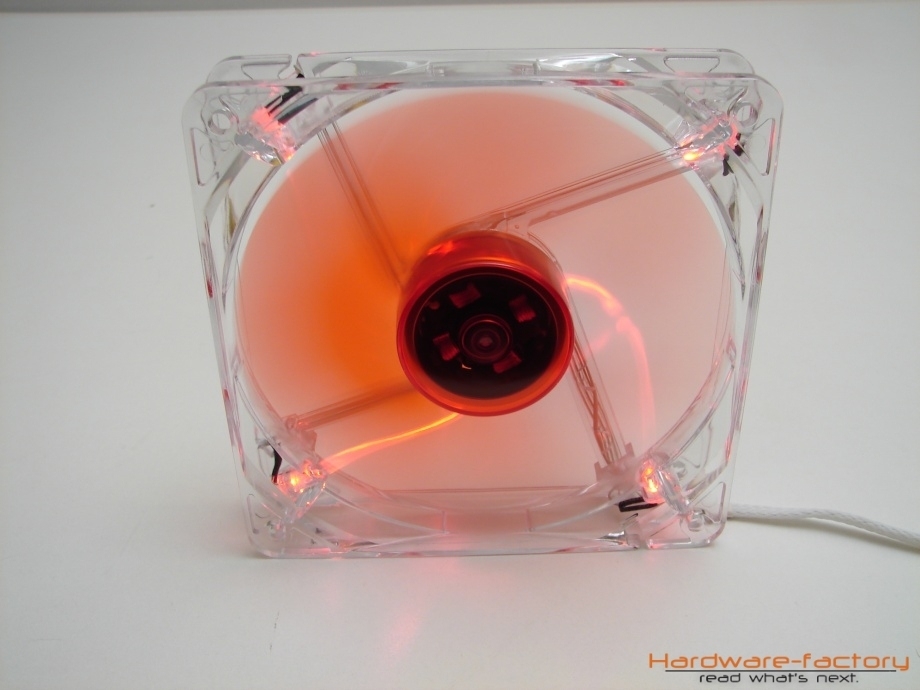

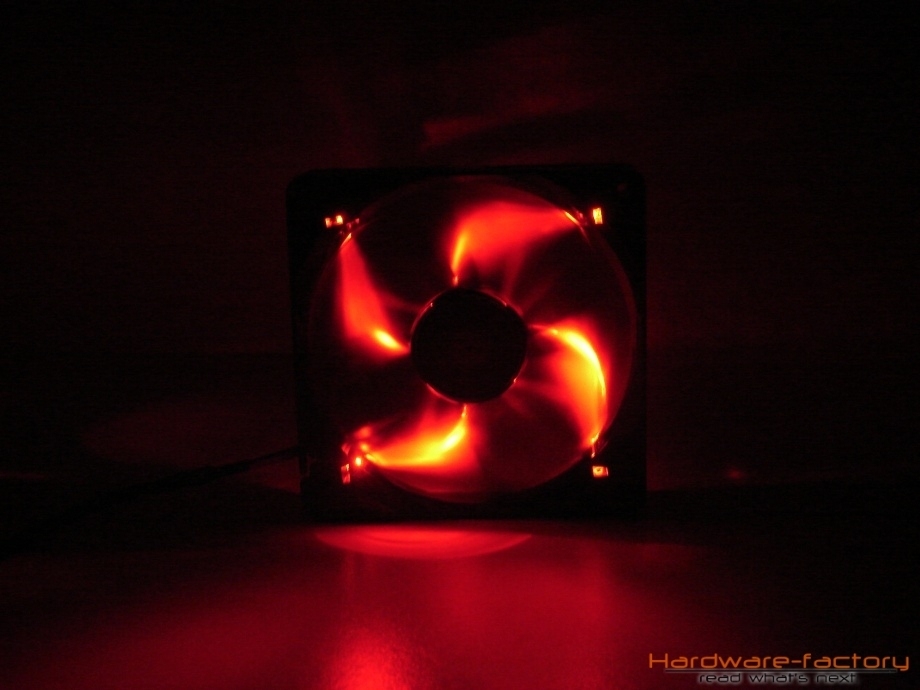

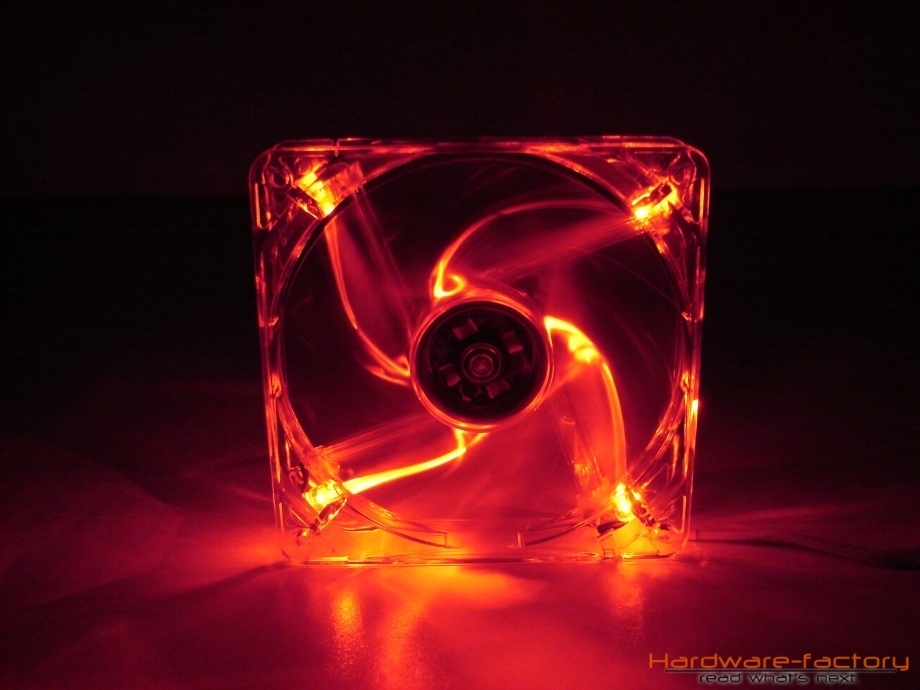

Sein optisch auffälligstes Merkmal spielt der Lüfter jedoch bei absoluter Dunkelheit aus. Der mit vier 5mm großen roten LEDs ausgestattete Rahmen lässt den Lüfter respektive die sieben Flügelblätter des ebenfalls halbtransparenten roten Rotors erstrahlen und sorgt damit nicht nur auf Radiatoren für einen ansehnlichen optischen Effekt. Das resultierende Farbklima wirkt kräftig und aggressiv, der volltransparente Rahmen des Lüfters tut dabei sein Übriges.

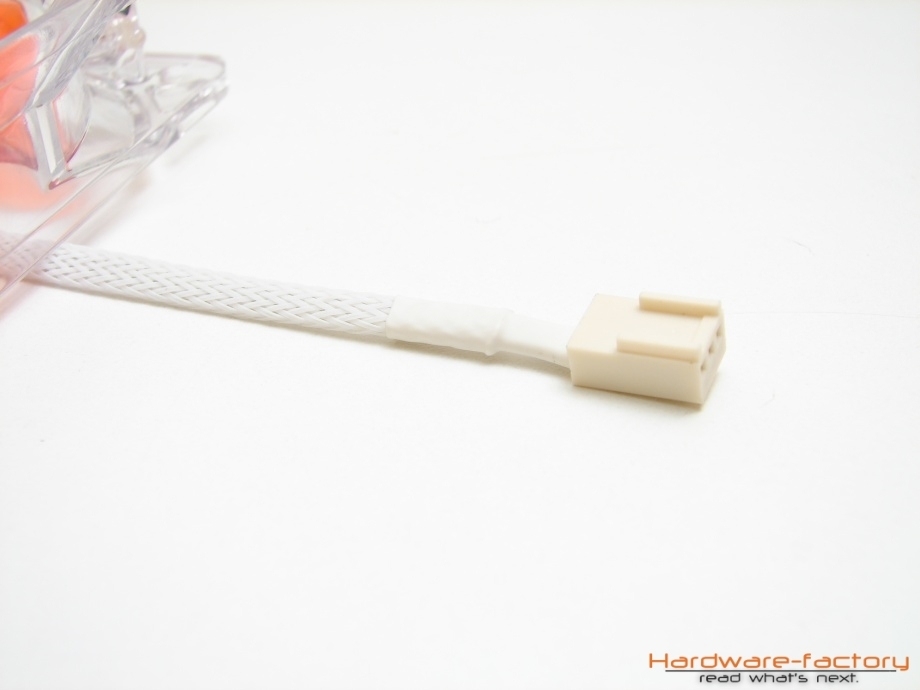

Die Verarbeitung und Materialstärke des G-Silent 12 1500rpm Red Led lassen sich in die Kategorie „Sehr gut“ einordnen. Der Rahmen gibt kaum bis gar nicht nach, die Verstrebungen sind stabil konstruiert, die LEDs sind sauber verarbeitet und besitzen eine ausreichende Isolierung und auch die Rotorblätter sind aus hochwertigem Material gefertigt.

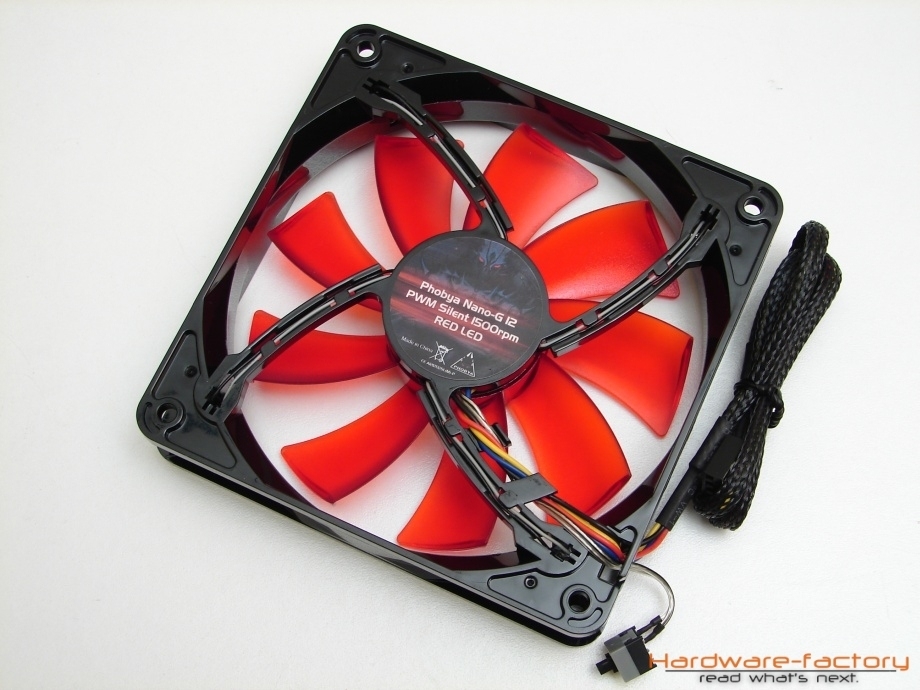

Nano-G 12 PWM Silent 1500rpm RED LED

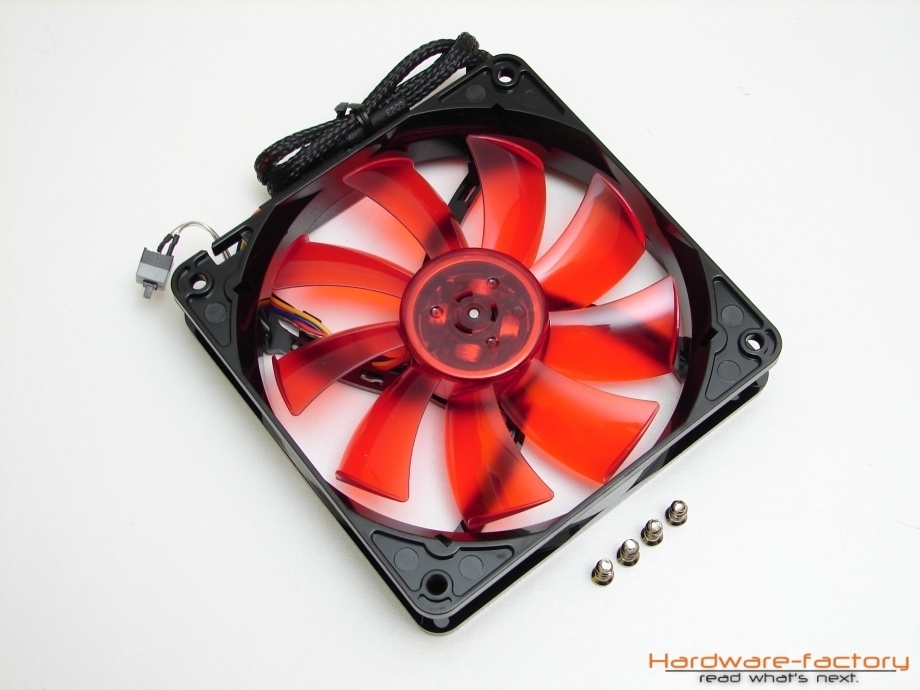

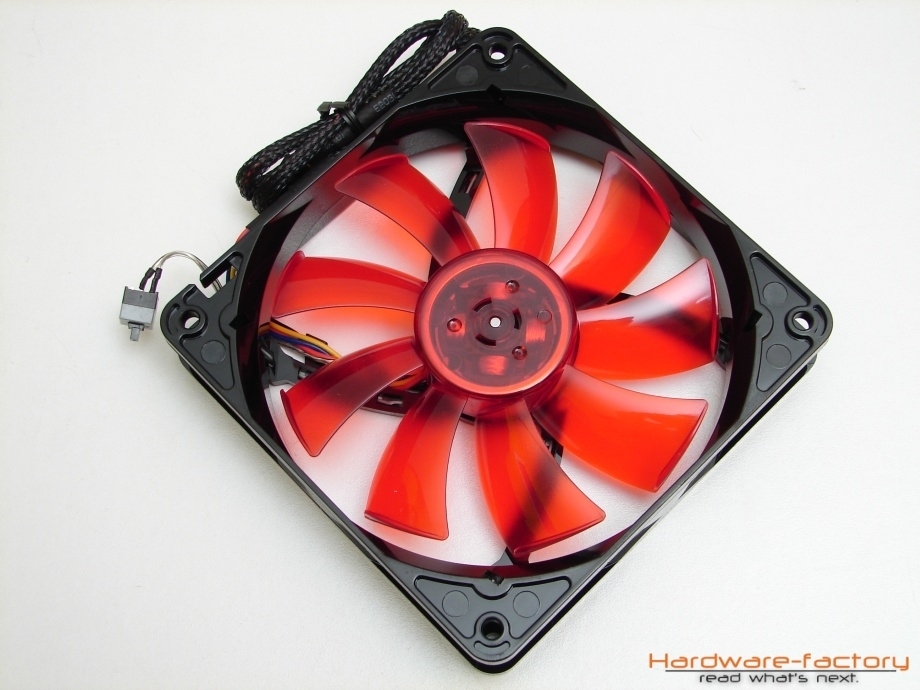

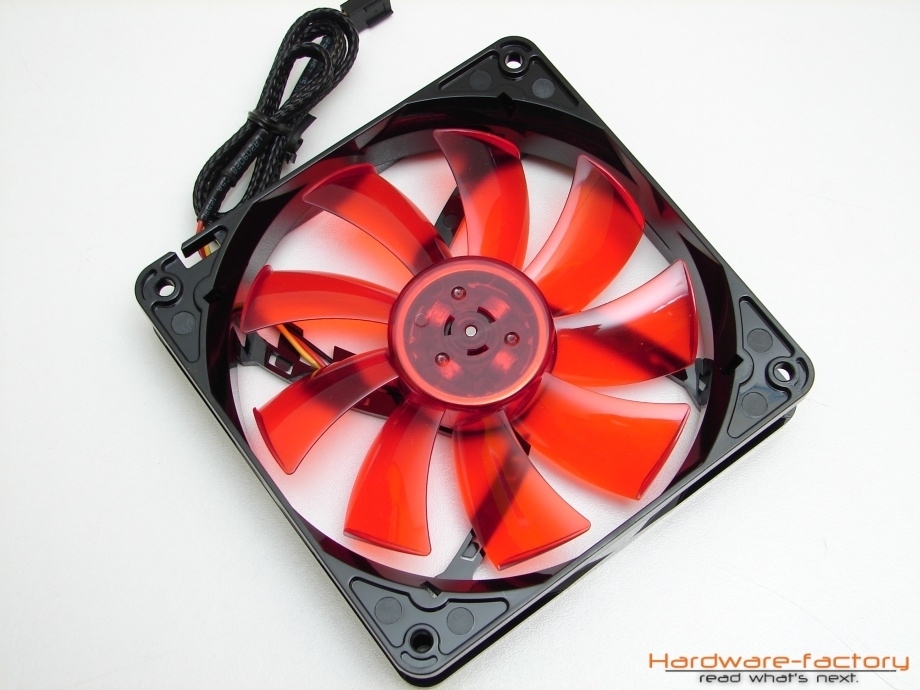

Der Nano-G 12 PWM Silent 1500rpm RED LED ist einer von drei 12cm Lüftern der Nano Serie, der mit der PWM-Technologie ausgestattet ist, und wie der Name weiter verrät, verfügt dieses Produkt über eine Beleuchtung in Form von vier im Rahmen platzierten roten LEDs. Auch bei diesem Lüfter beschränkt sich der Lieferumfang nur auf das absolute Minimum – keine Adapter, keine Anti-Vibration-Bolts, lediglich vier Montageschrauben.

Unter Verwendung des für die Nano Lüfterserie typischen und einheitlichen Designs verfügt der Lüfter über einen schwarzen, in Hochglanz-Finish versehenen Rahmen und einem roten halbtransparenten Rotor.

Das ebenfalls 50cm ausreichend lange 4-Pin Anschlusskabel ist mit einem schwarzen Gewebeschlauch ummantelt und an beiden Enden ausreichend fest mit Schrumpfschlauch fixiert. Als besonderes Extra stattet Phobya dieses Produkt mit einem nahe an dem Lüfter platzierten Schalter aus, mit dem sich die LED-Beleuchtung schnell und nach Belieben ein- oder ausschalten lässt.

Da die Nano Serie baugleich mit den ebenfalls bei uns getesteten WING Lüftern aus dem Hause GELID ist, besitzen diese Lüfter leider auch dieselben Schwächen, die wir schon damals bei der WING-Serie vorgefunden haben. An den Verbindungstellen der Verstrebungen mit dem Rahmen befinden sich recht große Öffnungen. Normalweise sind diese Stellen für die Platzierung von LEDs vorgesehen, beim Nano-G 12 PWM Silent 1500rpm RED LED werden sie auch dafür genutzt, jedoch kann es unter Umständen zu einer erhöhten Geräuschkulisse bedingt durch Luft-Verwirbelungen kommen, die sich in den ausgehölten Stellen des Rahmens bilden. Im schlimmsten Falle würde sich dies über ein erhöhtes Luftrauschen bemerkbar machen. Ansonsten sind der Rahmen wie auch die Rotorblätter ausreichend stabil, lediglich die Verstrebungen geben beim Demontieren des Rotors nach, der Grad der Verformung liegt jedoch noch im verschmerzbaren, ungefährlichen Bereich.

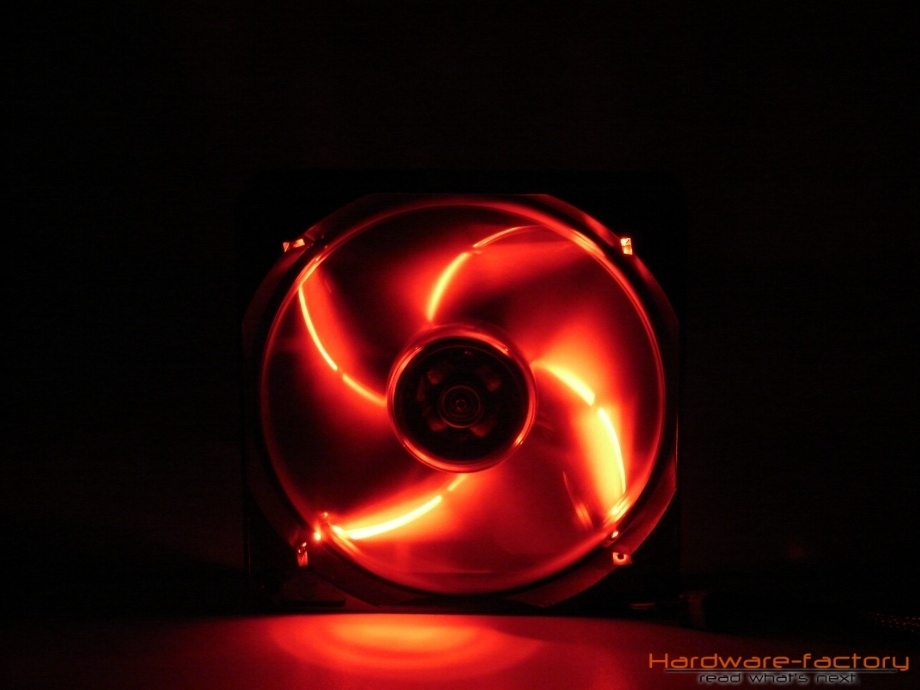

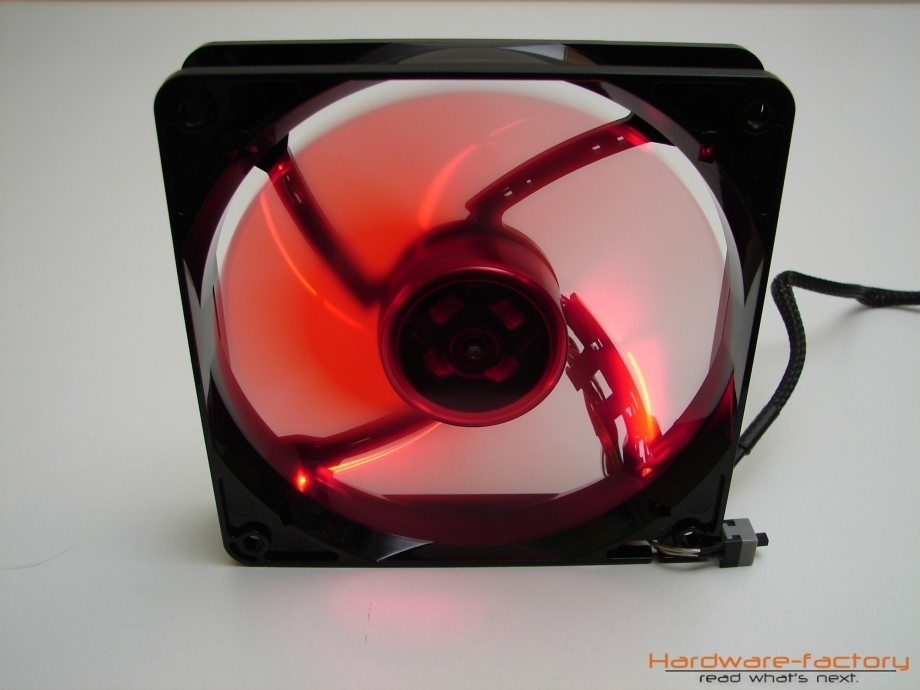

Auch beim Nano-G 12 PWM Silent 1500rpm RED LED wollen wir die Beleuchtung nicht unerwähnt lassen und mit dem nachfolgenden kleinen Absatz diesen Abschnitt komplettieren. Wie auch beim G-Silent 12 1500rpm RED LED erstrahlt der Lüfter bei Dunkelheit in einem kräftigen Rotton, wenngleich durch Verwendung eines nicht transparenten Rahmens die Ausbreitung des satten Farbton eingedämmt wird, die passend eingefärbten Rotorblätter unterstützen den starken Farbton passiv.

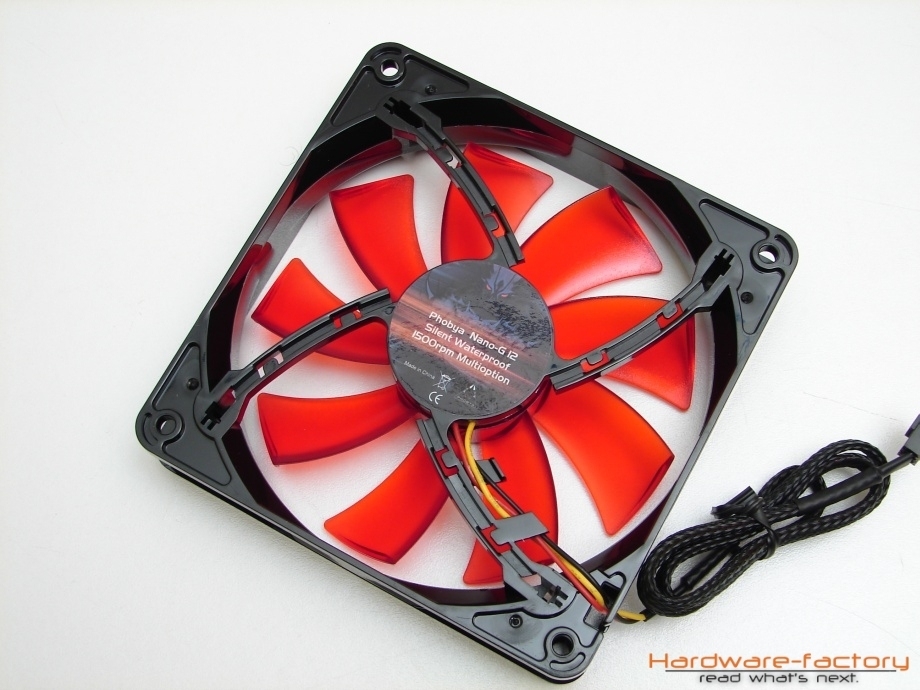

Nano-G 12 Silent Waterproof 1500rpm Multioption

Der zweite Lüfter im 12cm Format kommt im Gegensatz zum Nano-G 12 PWM Silent 1500rpm RED LED ohne auffällige Beleuchtung aus, ist dafür jedoch gegen (spritz-)wassergeschützt, doch kommen wir zunächst zum Lieferumfang. Dieser kann bei diesem Lüfter sogar als ein solcher bezeichnet werden. Neben einem Satz Montageschrauben befinden sich angelehnt an den Produktnamen zwei Adapter zum Absenken der Betriebsspannung im Karton.

Unterschiede zum eben vorgestellten Nano-G 12 Lüfter lassen sich keine feststellen. Auch dieser Lüfter besitzt einen rot gefärbten Rotor, ein mit schwarzem Gewebeschlau ummanteltes Anschlusskabel und einen schwarzen, mit Hochglanz-Finish versehenen Rahmen.

Obwohl die LED-Beleuchtung ausbleibt, wird hier derselbe Rahmen wie beim Nano-G 12 PWM Silent 1500rpm RED LED eingesetzt. Auch hier können stärkere Luftverwirbelungen durch die recht großen Öffnungen entstehen. Auch den gleichen Grad an Stabilitätseinbußen müssen hier beim Abnehmen des Rotors an den Verstrebungen des Rahmens in Kauf genommen werden. Positiv auch hier: Der stabile Rahmen sowie die Rotorblätter.

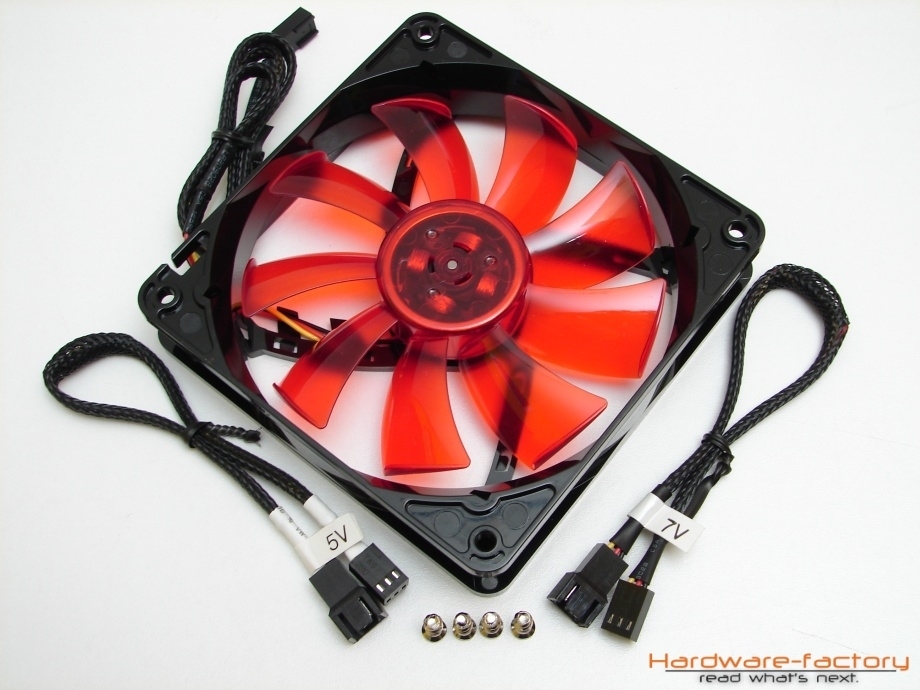

Wie auch schon bei den anderen Lüftern ist dieses Produkt mit einem 3-Pin Molex Anschlusskabel von 50cm mehr als gut ausgestattet. Die mit jeweils einem Widerstand versehenen Adapter sollen laut Angaben des Herstellers die Betriebsspannung des Lüfters auf 7V respektive 5V absenken und verlängern das Anschlusskabel um weitere 25cm.
Da der Nano-G 12 Silent Waterproof 1500rpm Multioption auf einen Einsatz von LEDs für eine entsprechende Beleuchtung verzichtet, darf er sich die Eigenschaft (spritz-)wassergeschützt zu eigen machen. Im diesem Fall wird die Platine samt den darauf befindlichen Bauelementen mit einer Lackschicht überzogen, wodurch eine Art Isolation entsteht und so den Lüfter damit sicher gegen „Unfälle“ im nahen Umfeld einer Wasserkühlung macht. Unter Wasser sollte er natürlich nicht betrieben werden.

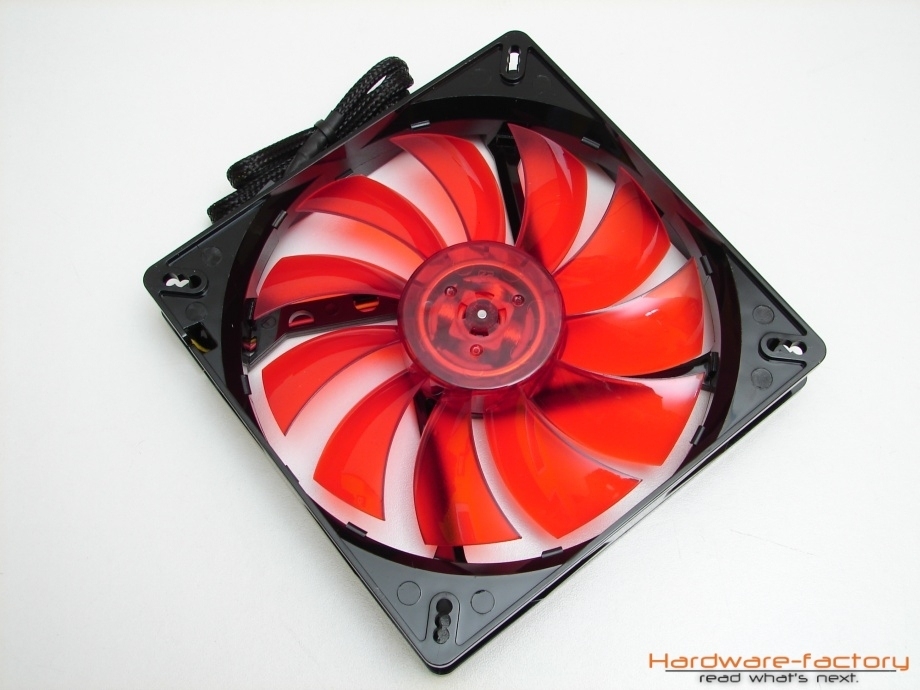

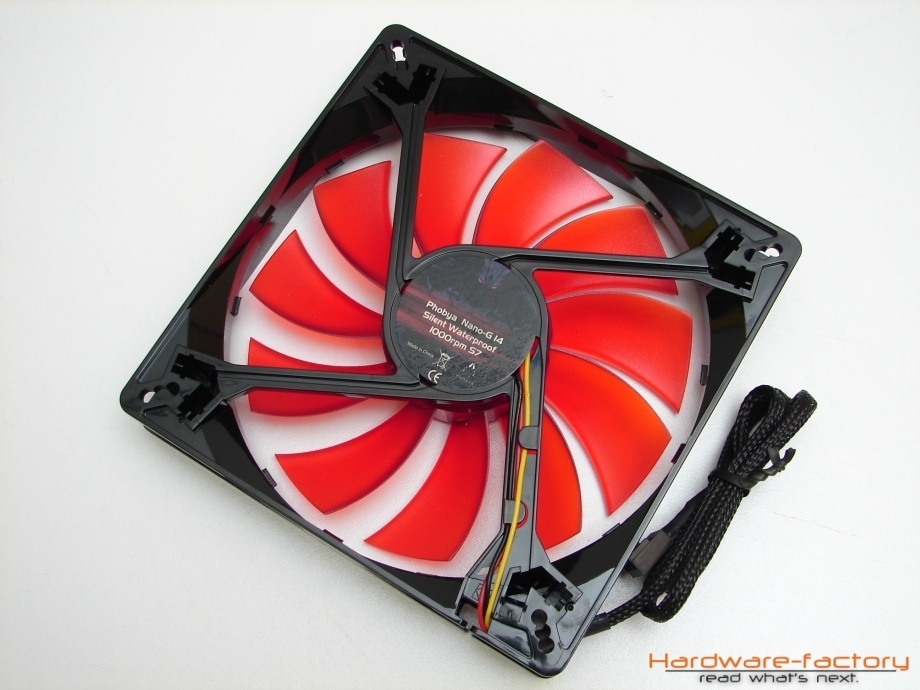

Nano-G 14 Silent Waterproof 1000rpm S7

Auch dieser Lüfter unterscheidet sich nur geringfügig von den bisher vorgestellten Nano Produkten. Der mit nur 1000rpm recht langsam drehende Nano-G 14 Silent Waterproof 1000rpm S7 verwendet ebenfalls das schwarz-rote Design, verzichtet aber auf die winglet Blades. Obwohl der Nano-G 14 recht langsam dreht, was sich direkt auf die Förderleistung auswirkt, erreicht er mit 1.85mm-H2O den höchsten Wert für den statischen Druck. Wie kann das sein? Ein Grund ist sicherlich die Anzahl der Rotorblätter. Während die 12cm Produkte mit neun auskommen müssen, besitzt der Nano-G 14 Silent Waterproof 1000rpm S7 elf Rotorblätter.

Der Lieferumfang fällt auch hier nicht besonders umfangreich aus. Lediglich vier Montageschrauben und ein Adapter zum Senken der Spannung auf 7 Volt liegen dem Produkt bei. Angesichts der hohen, vom Hersteller angegebenen 7V Startspannung ist ein Adapter völlig ausreichend.

Bei der Verarbeitung des 14cm Modells hat Phobya jedoch gepatzt. Die Spitzen der Flügelblatter sind unheimlich scharfkantig, was zu Verletzungen in Form von Schnittwunden führen kann. Nach Rücksprache mit der hauptverantwortlichen Firma Aquatuning haben wir gemeinsam das Problem besprochen und analysiert. Aquatuning hat schnell zugunsten des Verbrauchers reagiert und als Resultat wird die Produktion ab sofort umgestellt und die Rotoren von nun an in abgerundeter Form produziert.

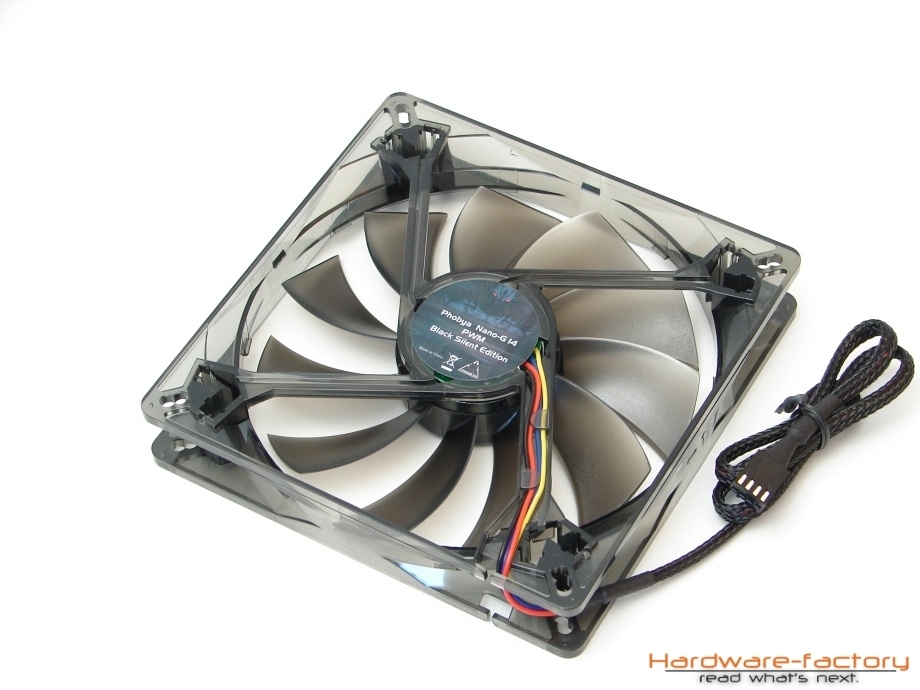

Nano-G 14 PWM Black Silent Edition

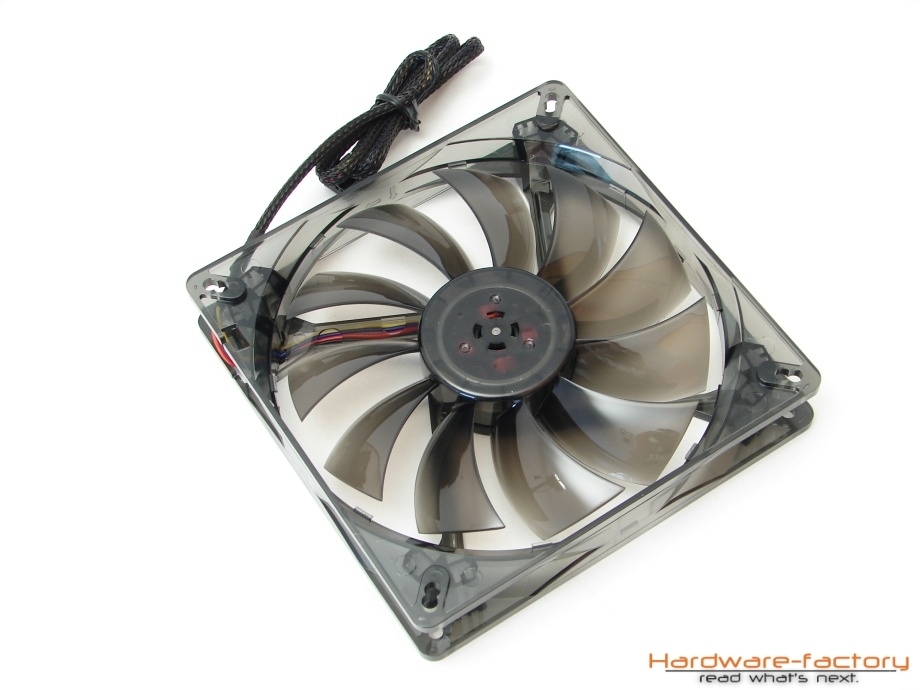

Der zweite 14cm Lüfter aus dem Portfolio von Phobya grenzt sich dagegen im Design deutlich von den anderen Produkten ab. Der Rahmen sowie der Rotor besitzen nun einen halbtransparenten, schwarzen Farbton, auf die Verwendung von LEDs verzichtet Phobya.

Unverändert blieb dagegen der Lieferumfang. Auch hier befinden sich leidglich vier Montageschrauben in der Verpackung. Obwohl sich die Lautstärke nur minimal gegenüber des zweiten 14cm Lüfters verändert hat, wurde auf eine Beilage eines 7V-Adapters zugunsten des Verkaufspreises verzichtet.

Die Luftförderleistung wurde im Vergleich zum Nano-G 14 Silent Waterproof 1000rpm S7mit 100 m³/h minimal angehoben, der hohe statische Druck von 1.85mm-H2O ist identisch geblieben. Die auf der vorherigen Seite angesprochene Verarbeitungsschwäche lässt sich auch bei diesem Produkt feststellen, wird jedoch bei der nächsten Charge ebenfalls behoben sein.

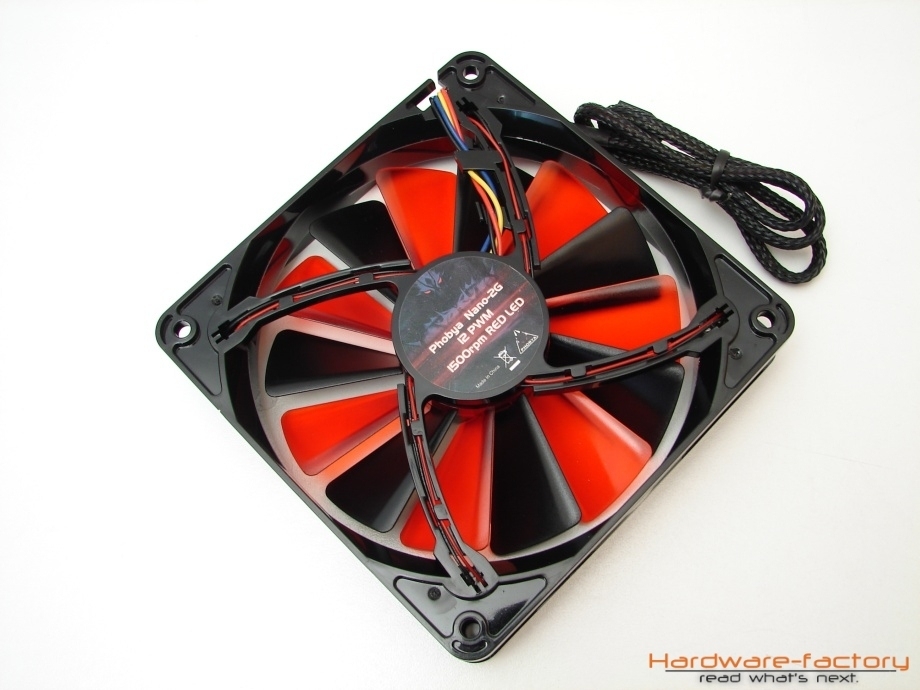

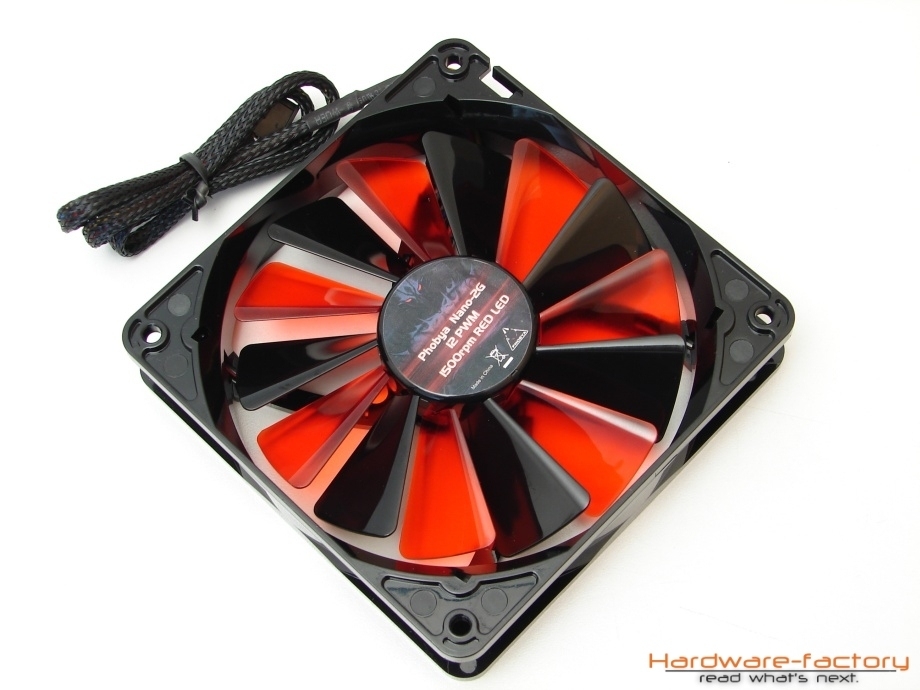

Nano-2G 12 PWM 1500rpm RED LED

Bei dem neusten Nano Lüfter - mittlerweile in der zweiten Generation - wurde neben dem Farbdesign auch der Rotor überarbeitet. Dieser präsentiert sich nun mit 14 Flügelblättern und in halbtransparenter rot-schwarzer Farbgebung.

Beim Lieferumfang gibt es auch bei diesem Produkt keine Überraschungen. Vier Schrauben zur Montage werden dem Lüfter beigelegt. Kurioserweise besitzt der Nano-2G 12 PWM 1500rpm RED LED exakt die identischen technischen Daten wie der Nano-G 12 PWM Silent 1500rpm RED LED. Diese stimmen sogar bei den Nachkommastellen der Luftförderleistung überein, was aber aufgrund der starken Veränderung des Rotors nahezu ausgeschlossen ist.

Durch die hohe Anzahl und den geringen Abstand der sehr elastischen Rotorblätter erschwert sich das Herausziehen des Rotors ungemein, was sich beim Reinigen des Produkts im verbauten Zustand als durchaus hinderlich erweisen kann, da man gezwungen wird den Lüfter zu demontieren und den Rotor von hinten herauszudrücken.

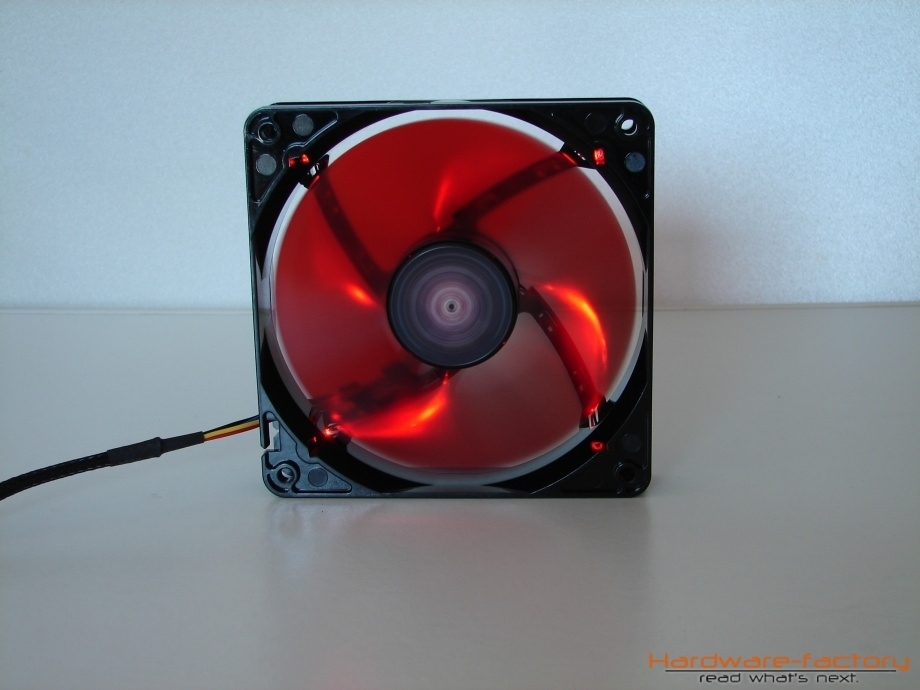

Die vier im Rahmen verbauten roten LEDs lassen den Lüfter bei Dunkelheit in feurigem Rot erscheinen.


Praxistest: Testmethoden

Kommen wir nun zu den zweifelsohne wichtigsten Faktoren überhaupt: die Leistungsdaten. Schön zu lesende technische Daten und Eigenschaften reichen da natürlich nicht aus. Bei unserem Praxistest achten wir auf die verschiedenen Merkmale und Faktoren. Lüfter mit Gleitlagertechnologie benötigen eine gewisse Einlaufzeit, damit sich das Gleitmittel optimal verteilen kann. Dies kann erst durch eine ausreichende Temperatur im Betrieb erreicht werden. Daher geben wir den Lüftern eine Einlaufzeit von 30 Minuten. Anschließend werden folgende Punkte an den Produkten getestet:

Anlaufspannung
Häufig wird dieser Punkt mit einem Herunterregeln der Spannung verwechselt. Für Lüfter, die sich im Betrieb problemlos herunterregeln lassen, ist noch lang nicht bewiesen, dass sie auch bei dieser Spannung aus absolutem Stillstand wieder anlaufen. Gemessen wird hier die minimale Anlaufspannung bei horizontaler sowie vertikaler Lage. Für einen gültigen Messwert darf der Lüfter nicht mehr als zwei Startversuche unternehmen. Schafft es ein Produkt nach den genannten zwei Versuchen nicht komplett anzulaufen, wird die Spannung schrittweise im Bereich von 0,01V erhöht. Ermittelt wird dieser Wert über ein Schaltnetzteil der Firma Voltcraft, verifiziert mit einem Voltmeter der Firma PeakTech.

Leistung
Gemeint ist hier die Leistung unter 12V, 9V, 7V und 5V sowie die dabei erreichten Drehzahlen. Wichtig ist zudem die Einhaltung der herstellerseitigen Angaben inklusive der Toleranzen. Ermittelt werden diese Werte über das Programm Smart Guardian in der Version 2.03 sowie einem Multimeter der Firma PeakTech. Außerdem seit diesem Test im Praxistest integriert: Eine Drehlzahlkennlinie für 3-Pin Molex Lüfter. Ziel dieser Messung ist das Verhalten eines Lüfters im Bezug auf die erreichten Drehzahlen zu ermitteln. Gemessen wird in einem Bereich von 0 - 12 Volt mit Intervallen von jeweils 0,25V.

Lautstärke
Eines der Hauptfaktoren jedes Lüfters. Getestet werden hier die Lautstärken beim Betrieb mit 12V, 7V und 5V. Störende Schleifgeräusche sowie ein Nichtanlaufen finden ebenfalls Erwähnung (Geräuschcharakteristik). Zu beachten ist allerdings, dass Lautstärkemessungen prinzipiell auf subjektiver Basis stattfinden und auch dementsprechend als solche bewertet werden.


Als Testsystem dient die folgende Zusammenstellung:

  • Mainboard: DFI LANPARTY DK 790FXB-M3H5
  • CPU: AMD Phenon II X4 810 (4X 2,6 GHz)
  • RAM: 2x 1024MB Kingston Value DDR3-1066 CL7
  • Grafikkarte: Gainward Bliss 8600GT PCX 256MB
  • Netzteil: Tagan 2-Force II TG700-U33 700W

Praxistest: Ergebnisse

Anlaufspannung / Minimale Betriebsspannung
Im ersten Teil des Praxistests wird zuerst die minimale Anlaufspannung des Lüfters über ein Schaltnetzteil der Firma Voltcraft ermittelt und mit einem Voltmeter der Firma PeakTech verifiziert.
Zur Erinnerung: Als Anlaufspannung wird diejenige Spannung angegeben, die ein Lüfter, sowohl in vertikaler als auch in horizontaler Lage aus dem absoluten Ruhestand heraus für das Anlaufen benötig. Auch sollte das Vorhandensein einer gewissen Serienstreuung inklusive den hervorgerufenen Toleranzen nicht außer Acht gelassen werden. Es ist also durchaus möglich, dass zwei identische Produkte voneinander abweichende Messwerte erzielen können. Desweiteren wurde im gleichen Durchlauf die minimale Betriebsspannung ermittelt.
Einige Produkte verwenden mit der PWM-Technologie ein digitales Verfahren, weshalb ein manuelles Herunterregeln der Betriebsspannung nicht das normale Betriebsumfeld darstellt, jedoch problemlos eingesetzt werden kann. Vollständigkeitshalber wurden auch für diese Lüfter die minimalen Anlauf- sowie die minimale Betriebsspannung ermittelt. Diese Messwerte können als Orientierungswert für den Betrieb mit verschiedenen Betriebsspannungen interpretiert werden, in die abschließende Bewertung fließen diese aber nicht ein.

Produkt Anlaufspannung minimale Betriebsspannung
G-Silent 12 1500rpm Red LED 6,30V 2,74V
Nano-G 12 Silent Waterproof 1500rpm Multioption 4,89V 2,67V
Nano-G 12 PWM Silent 1500rpm RED LED 4,08V 4,00V
Nano-G 14 Silent Waterproof 1000rpm S7 7,33V 2,73V
Nano-G 14 PWM Black Silent Edition 4,86V 3,94V
Nano-2G 12 PWM Silent 1500rpm Red LED 4,79V 3,62V

Wie die Tabelle aufzeigt, gibt es schon beim ersten Praxistest große Qualitätsunterschiede. Der preisgünstige Phobya G-Silent 12 1500rpm Red LED verrichtet erst ab einer Betriebsspannung von 6,30V sein Werk, dies ist verglichen mit der Herstellerangabe eine Abweichung von 27%. Auch eine Messung eines zweiten Exemplars bewegte sich in diesem Spannungsbereich, sodass von einer normalen Serienstreuung nicht auszugehen ist. Hinzu kommen starke Brummgeräusche in einem Bereich von 3.20V – 3,36V. Auch nicht glänzen kann der Nano G-14 Silent Waterproof S7 mit einer Anlaufspannung von 7,33V wobei dieser Wert sich mit 4,71% Abweichung noch innerhalb der Toleranz befindet. Besser steht es um den Nano-G 12 Silent Waterproof 1500rpm Multioption; mit 4,89V liegt dieser unter der vom Hersteller angegebenen Anlaufspannung. Auch der Nano-2G 12 PWM 1500rom RED LED und der Nano-G 14 PWM Black Silent Edition blieben mit 4,79V und 4,86V weit unterhalb der Herstellerangabe von 7V.
Ebenfalls teil des Testabschnittes waren die mitgelieferten Spannungsadapter und deren Auswirkungen auf das jeweilige Produkt. Der Nano-G 12 Silent Waterproof 1500rpm Multioption blieb unauffällig, die beiden Adapter drosselten den Lüfter auf 4,75V (5V Adapter) und 6,54V (7V Adapter) Betriebsspannung. Bei der Wahl des passenden Widerstandes für den 7V Adapter des Nano G-14 Silent Waterproof S7 hat Phobya wohl danebengegriffen. Aus der Vorgabe von 7V wurde bei unserer Messung 8,61V, somit ist der dieser eher als ein 9V Adapter anzusehen.



Leistung/Lautstärke

Im weiteren Testverlauf wurden die Leistungswerte im Bereich von 5 - 12V ermittelt. Ein subjektiver Eindruck der Lautheit sowie vermeidliche Störgeräusche finden ebenfalls Erwähnung. Die nachfolgende Tabelle schlüsselt die einzelnen, während des Messverfahrens ermittelten Werte im Detail auf.

Spannung Produkt Umdrehungen Subjektiver Eindruck Lager-/Laufgeräusche, Bemerkung
12V G-Silent 12 1500rpm Red LED 1505 U/min deutlich hörbar Unruhiger Lauf, Eigenvibrationen
Nano-G 12 Silent Waterproof 1500rpm Multioption 1480 U/min hörbar sehr hoher Durchsatz, Luftrauschen
Nano-G 12 PWM Silent 1500rpm RED LED 1553 U/min deutlich hörbar sehr hoher Durchsatz, Luftrauschen, Motorengeärusche
Nano-G 14 Silent Waterproof 1000rpm S7 1049 U/min leise/wahrnehmbar leichtes Luftrauschen
Nano-G 14 PWM Black Silent Edition 1204 U/min wahrnehmbar Luftrauschen
Nano-2G 12 PWM Silent 1500rpm Red LED 1512 U/min deutlich hörbar guter Durchsatz, Lufrauschen, Lagergeräusche
9V G-Silent 12 1500rpm Red LED 1199 U/min wahrnehmbar leichte Schleifgeräusche
Nano-G 12 Silent Waterproof 1500rpm Multioption 1215 U/min wahrnehmbar geringes Luftrauschen
Nano-G 12 PWM Silent 1500rpm RED LED 1159 U/min hörbar guter Durchsatz, Luftrauschen, Motorengeräusche
Nano-G 14 Silent Waterproof 1000rpm S7 844 U/min leise kaum wahrnehmbares Luftrauschen
Nano-G 14 PWM Black Silent Edition 912 U/min leise leichtes Luftrauschen
Nano-2G 12 PWM Silent 1500rpm RED LED 1226 U/min hörbar Lager-/Laufgeräusche
7V G-Silent 12 1500rpm Red LED 951 U/min leise leichte Schleifgeräusche
Nano-G 12 Silent Waterproof 1500rpm Multioption 1024 U/min leise -
Nano-G 12 PWM Silent 1500rpm RED LED 812 U/min sehr leise -
Nano-G 14 Silent Waterproof 1000rpm S7 710 U/min sehr leise -
Nano-G 14 PWM Black Silent Edition 631 U/min sehr leise -
Nano-2G 12 PWM Silent 1500rpm Red LED 916 U/min sger leise -
5V G-Silent 12 1500rpm Red LED 691 U/min sehr leise leichte Schleifgeräusche
Nano-G 12 Silent Waterproof 1500rpm Multioption 781 U/min unhörbar leise -
Nano-G 12 PWM Silent 1500rpm RED LED 424 U/min unhörbar leise -
Nano-G 14 Silent Waterproof 1000rpm S7 535 U/min unhörbar leise -
Nano-G 14 PWM Black Silent Edition 343 U/min unhörbar leise -
Nano-2G 12 PWM Silent 1500rpm Red LED 537 U/min unhörbar leise -

Auch hier zeichnet sich kein klares und einheitliches Bild unter den Kandidaten ab. Der G-Silent 12 1500rpm RED LED fällt vor allem durch Schleifgeräusche auf, bei hohen Drehzahlen summieren sich Eigenvibrationen und ein unruhiger Lauf zu einem deutlich hörbaren Betriebsgeräusch auf. Richtig Power haben dagegen die beiden Nano-G 12 Lüfter im hohen Drehzahlbereich. Beide Produkte bleiben bei 7V noch völlig Laufruhig, kommen bei höheren Drehzahl- und Spannungsbereichen aber ordentlich in Fahrt. Daraus resultiert bei beiden Lüftern ein hörbares Luftrauschen, aber eben auch ein hoher/sehr hoher Durchsatz. Die beiden Nano-G 14 Lüfter blieben im Großen und Ganzen sehr unauffällig und äußern sich im höheren Drehzahlbereich lediglich durch ein kaum wahrnehmbares bis leichtes Luftrauschen. Der erste Lüfter der zweiten Generation, der Nano-2G 12 PWM 1500rpm RED LED erzielte ein eher mittelmäßiges Ergebnis. Zwar erreicht auch dieser einen hohen Durchsatz im 9-12V Betrieb, jedoch begleiten ihn Lager- und Laufgeräusche sowie das typische Luftrauschen.

Für alle 3-Pin Produkte möchten wir dem Leser anhand einer Drehzahlkennlinie das Verhältnis zwischen anliegender Spannung und der erreichten Drehzahl verdeutlichen. Gemessen wird zwischen 0-12V mit einem Intervall von 0,25V.

alt

Fassen wir nun unsere Eindrücke und die erzielten Messungen in einem abschließenden Fazit auf der nächsten Seite zusammen.


Fazit

Die Firma Phobya liefert mit den beiden Lüfterserien einen recht gelungenen Auftritt. Das bei allen Produkten zum Einsatz kommende Nanoflux Lager gilt nicht nur als sehr hochwertig, sondern zeichnet sich vor allem durch geringe Reibung und eine längere Lebensdauer aus. Der detachable Impeller macht sich spätestens bei der ersten Reinigung positiv bemerkbar, da eine Demontage entfällt. Mit einer Kabellänge von 50cm bieten alle Lüfter genug Spielraum, um auch in großen Gehäusen ihren Einsatz zu verrichten. Da die Ergebnisse bei den verschiedenen Lüftern jedoch zu unterschiedlich ausgefallen sind, möchten wir im Folgenden jedes Produkt individuell bewerten.

G-Silent 12 1500rpm Red Led
Attraktiv ist dieser Lüfter vor allem im Preis. Bereits für 7€ ist der G-Silent 12 1500rpm RED LED käuflich zu erwerben. Zwar fällt der Lüfter durch seine kräftige rote Beleuchtung sofort auf, beim Praxistest offenbart er aber einige Schwächen. Mit einer Anlaufspannung von 6,30V liegt dieser deutlich über den Herstellerangaben und zeigt sich auch sonst durch Schleifgeräusche und Eigenvibrationen nicht von der besten Seite. Zwar liegt die minimale Betriebsspannung mit nur 2,74V erfreulicherweise niedrig, dies nützt aber nichts, wenn das Produkt sich in einem anderen Spannungsbereich durch starke Brummgeräusche zu Wort meldet.


Nano-G 12 Silent Waterproof 1500rpm Multioption

Dass der Nano-G 12 Silent Waterproof 1500rpm Multioption kein Leisetreter sein würde, dürfte schon beim Lesen der technischen Daten deutlich werden. Ist man auf der Suche nach einem leistungsstarken Lüfter, der, wenn es drauf ankommt, einen hohen Durchsatz erzeugt, kann man mit diesem Lüfter nicht viel falsch machen. Mit einem Anschaffungspreis von rund 10€ ist dieses Produkt kostengünstiger als der Bauchgleiche GELID WING 12 UVB und bietet mit zwei zusätzlichen Adaptern auch einen recht großen Lieferumfang. Durch die Unempfindlichkeit gegenüber Wasser ist dieser Lüfter für einen Einsatz auf einem Radiator prädestiniert.

alt alt


Nano-G 12 PWM Silent 1500rpm RED LED

Für den Nano-G 12 PWM Silent 1500rpm RED LED fällt die Bewertung recht ähnlich aus. Ein guter Durchsatz und ein hoher statischer Druck zeichnen auch dieses Produkt aus. Einen Leisetreter darf auch hier nicht erwartet werden, trotz der geringen Motorengräusche liegt der Lüfter vom Geräuschpegel etwas über dem Level des Nano-G 12 Silent Waterproof 1500rpm Multioption. Auf eine Wasserunempfindlichkeit wird zugunsten von vier roten LEDs mit einem kräftigen Farbton verzichtet. Eine bessere Bewertung verspielt sich der Nano-G 12 PWM Silent 1500rpm RED LED durch den mageren Lieferumfang und einen Anschaffungspreis von ca. 12€.


Nano-G 14 Silent Waterproof 1000rpm S7

Der 14cm Lüfter zeichnet sich vor allem durch seine Laufruhe aus. Während der Messung war lediglich ein leichtes Luftrauschen zu vernehmen. Mit einem Preis von ca. 12€ liegt dieser Lüfter im grünen Bereich. Die Eigenschaft der Wasserunempfindlichkeit ist ein Pluspunkt für den Einsatz im Umfeld einer Wasserkühlung. Einen Gold-Award verspielt sich das Produkt durch den schmalen Lieferumfang und den unzureichenden Adapter, der den Lüfter mitnichten auf 7V Drosseln kann (gemessen: 8,61V).


Nano-G 14 PWM Black Silent Edition

Auch dieser Lüfter leistet sich technisch keine Patzer und verrichtet sein Werk zur vollsten Zufriedenheit. Durch die erhöhte Drehzahl gegenüber dem Nano-G 14 Silent Waterproof 1000rpm S7 entsteht beim Betrieb ein leichtes Luftrauschen. Mit einem Preis von ca. 13,50€ ist das Preis-Leistungsverhältnis eher befriedigend. Der Lieferumfang bleibt auch hier wie bei fast allen anderen Produkten eher mager.


Nano-2G 12 PWM 1500rpm RED LED

Durch designtechnische Variationen unterscheidet sich dieser Lüfter wohl am deutlichsten von den anderen 12cm Produkten der Serie. Ein schwarz-rot gefärbter Rotor mit 14 Flügelblättern sowie eine roten Beleuchtung sind die wohl auffälligsten Eigenschaften des Nano-2G 12 PWM 1500rpm RED LED. Obwohl der Lüfter die gleichen technischen Eigenschaften wie Nano-G 12 PWM Silent 1500rpm RED LED besitzt, kostet dieser in der Anschaffung mit 14€ rund 16% mehr. Leistungsbezogen befindet sich der Lüfter mit dem Nano-G 12 PWM Silent 1500rpm RED LED auf einem Level.
