Cooler Master V1000 - Spezifikationen und Lieferumfang

Erstellt am: 24.04.2013 um 22:30 Uhr von Kai Tubbesing.

1 1 1 1 1 1 1 1 1 1 Rating 5.00 (6 Votes)

Beitragsseiten

Spezifikationen und Lieferumfang

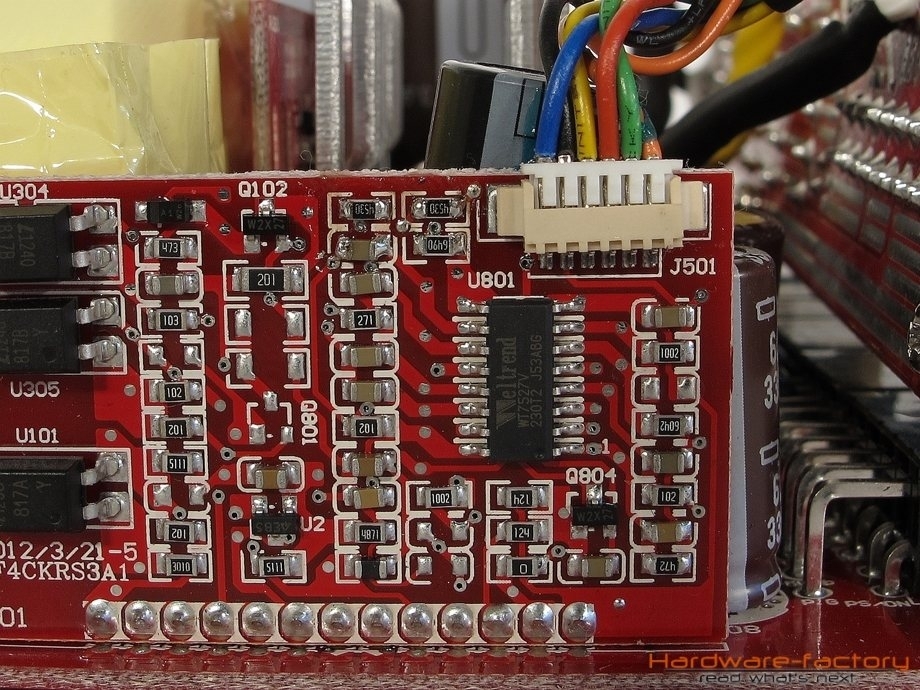

Das V1000 entspricht dem Intel 12V ATX V2.31 Standard und bietet laut Herstellerinformation (die beiliegende Anleitung ist diesbezüglich leider nicht ganz korrekt) Überlastschutz (OPP), Überspannungsschutz (OVP), Unterspannungsschutz (UVP), Überhitzungsschutz (OTP) sowie einen Schutz vor Kurzschlüssen (SCP). Ein wenig Verwirrung rief zunächst die Tatsache hervor, dass der Überstromschutz (OCP) zwar im Handbuch, nicht aber in den Herstellerinformationen aufgelistet wurde. Dennoch findet sich auf einer seitlich angebrachten Zusatzplatine im Inneren mit dem Weltrend WT7527 ein Controller, der diese Funktionalität bereitstellt. Für ein vollständig modulares Netzteil ist eine Effizienz gemäß der Vorgaben des 80PLUS Gold Zertifikats sehr gut. Für ein 1 KW Netzteil kommt das V1000 mit 150 x 86 x 170 mm und einem Gewicht von knapp über 1,9 kg (ohne Kabel) mit geradezu moderaten Gewichts- und Größenwerten daher.





Spezifikationen Cooler Master V1000
Modellbezeichnung RS-A00-AFBA-G1
ATX-Spezifikation V2.31
Maße (BxHxT) 150 x 85 x 170 mm
Effizienz 80PLUS Gold
Lüfter 135 mm Protechnic MGA13512XF-O25 (FDB-Lager)
Kabelmanagement vollständig modular
Herstellergarantie 5 Jahre
Schutzschaltungen OPP, OVP, UVP, OTP, SCP
Besonderheiten ATX-Kabel gesleevt, restliche Kabel Flachband (schwarz)
Preis 189,90€ (UVP)

Das mit 1000 W angegebene Cooler Master V1000 ist in der Lage, die gesamte Leistung auf seiner einzelnen +12 V-Schiene (Single Rail) zur Verfügung zu stellen, die laut Spezifikationen mit bis zu 83 A belastet werden kann. Auch die übrigen Spannungen wurden für den Bedarfsfall großzügig dimensioniert, was allerdings vorwiegend für den Einsatz von sehr vielen Festplatten interessant sein dürfte und im Alltagseinsatz kaum Relevanz erlangt. Dennoch ist es als löblich anzusehen, wenn die alte Grundregel  „Lieber zu viel, als zu wenig“ herstellerseitig umgesetzt wird.

Leistungsdaten Cooler Master V1000
Eingangsspannung 100 - 240 V (12 - 6 A; 50 - 60 Hz)
Ausgangsspannung +3,3 V +5 V +12 V -12 V +5 Vsb
Stromstärke 25 A 25 A 83 A 0,5 A 3 A
Ausgangsleistung 125 W 996 W 6 W 15W
1000 W

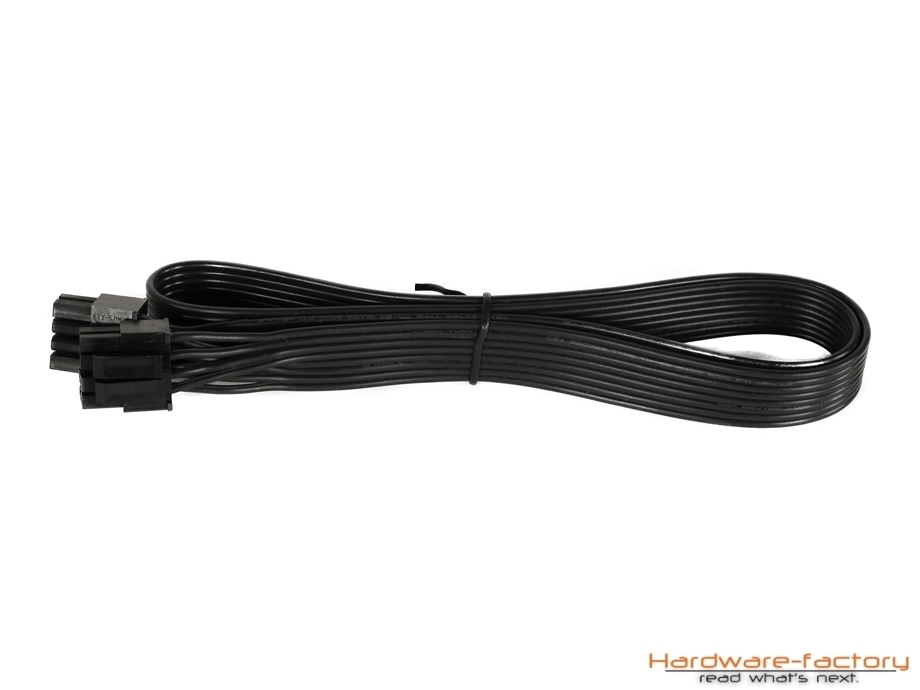

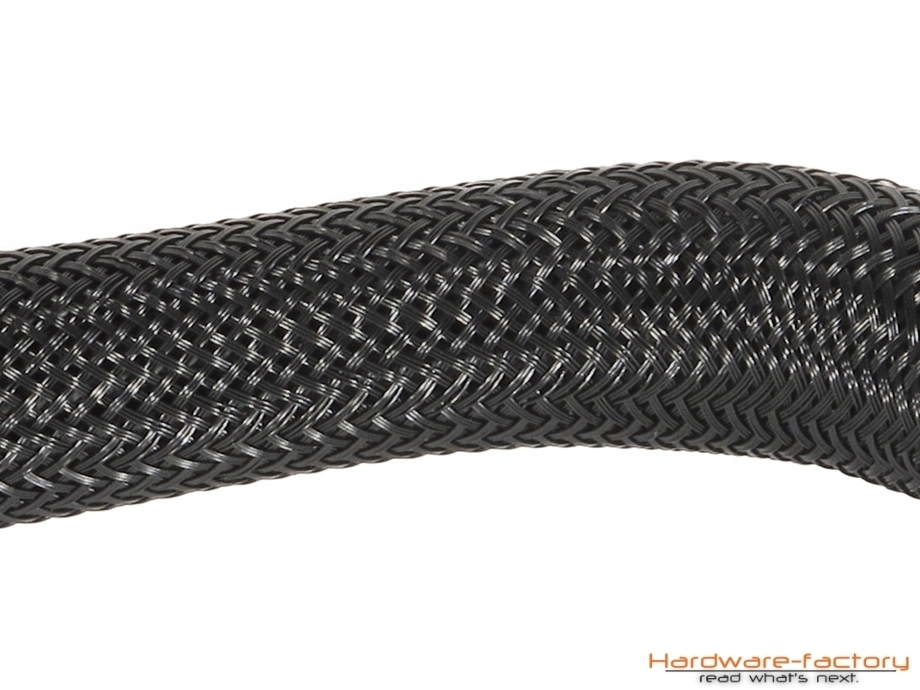

Von den vollständig modularen Kabeln der V-Serie wurde lediglich der dicke ATX-Strang blickdicht ummantelt – bei den übrigen Kabeln ist dies aufgrund des flachbandartigen Aufbaus und der schwarzen Farbgebung nicht nötig.

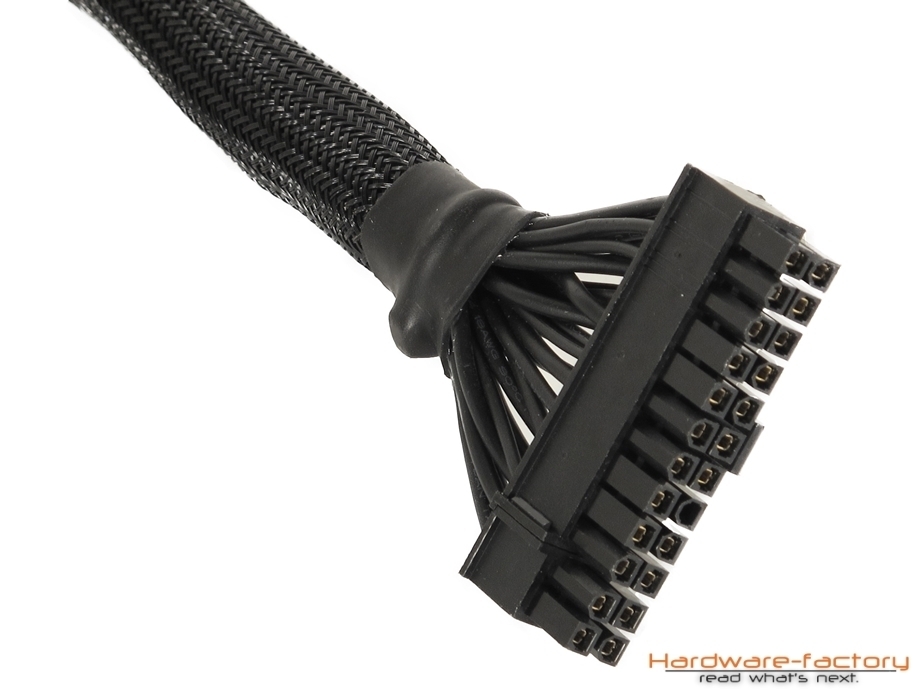

Optisch begrüßenswert ist der Umstand, dass auch die einzelnen Adern am ATX-Stecker schwarz gestaltet wurden und nicht der üblichen Farbcodierung entsprechen. Das verbessert das Erscheinungsbild deutlich, bei eventuellen Bastelarbeiten sollte jedoch ganz genau abgezählt werden, wo welches Kabel am Stecker sitzt.

Kabel & Zubehör Cooler Master V1000
ATX 1x 24-Pin (20+4) 650 mm
12 V CPU (P4/EPS) 2x 8-Pin (4+4) 725 mm
PCI-Express 4x je 2 6+2-Pin 730 mm (640 mm)
SATA 3x je 3 SATA 680 mm (490/590 mm)
4-Pin-Molex, Floppy 1x je 2 4-Pin-Molex
1x je 2 4-Pin-Molex & 1 Floppy
600 mm (495 mm)
690 mm (470/580 mm)
Sonstiges 4 schwarze Befestigungsschrauben
Kaltgerätekabel mit 8,5 mm Durchmesser
Bedienungsanleitung

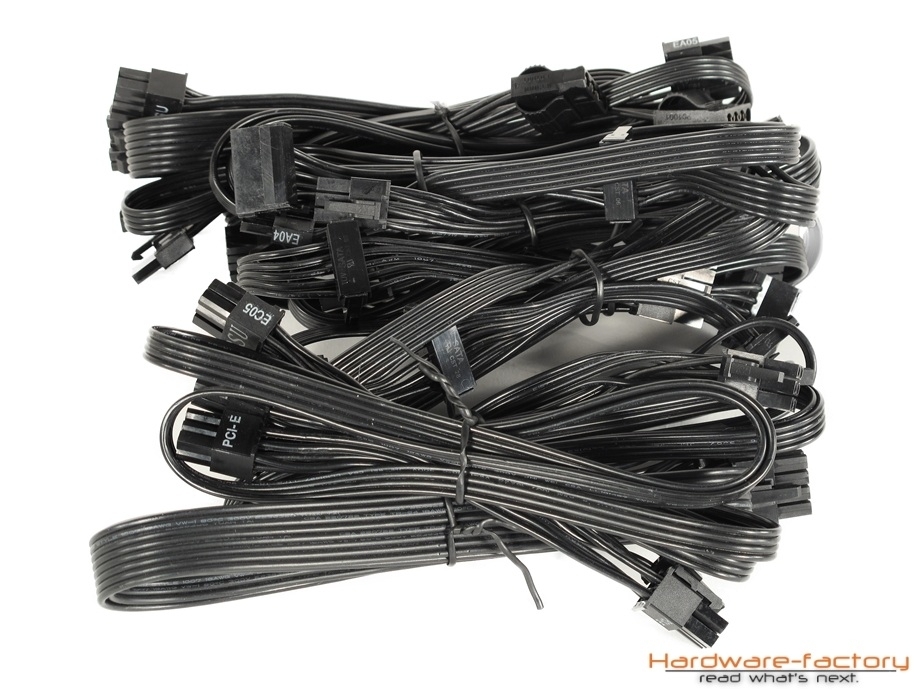

Die Anzahl der zur Verfügung stehenden Anschlüsse sowie die Länge der Kabel lassen nichts zu wünschen übrig – besonders die achtpoligen Kabel für die zusätzliche 12-V-Versorgung des Prozessors sind mit einer Länge von 725 mm hervorzuheben, da ein rückseitiges Verlegen hinter dem Mainboardtray hier in so gut wie allen Gehäusen problemlos möglich sein sollte – ein ansonsten häufig leidiges Problem, das jedem Anhänger eines ordentlichen Kabelmanagements bewusst sein sollte. Das beiliegende Kaltgerätekabel übertrifft mit seinem Durchmesser von 8,5 mm den Standard (üblich sind ansonsten ungefähr 7 mm).
