Xigmatek Dark Knight SD1283 Night Hawk Edition - Testsystem und -methodik

Erstellt am: 15.06.2013 um 11:30 Uhr von Kai Tubbesing.

1 1 1 1 1 1 1 1 1 1

Beitragsseiten

Testsystem und -methodik

Hardware Testsystem
Mainboard Gigabyte GA-Z68XP-UD4
Prozessor Intel Core i5-2500K
RAM 2x 4096MB Kingmax Nano Gaming RAM DDR3-2200
Grafikkarte MSI N470GTX Twin FrozrII
Festplatte 320GB Samsung HD322GJ
Netzteil 850W Xilence XQ Rev. 2
Gehäuse Lian Li PC-T60B (Testbench), Sharkoon Rebel9 Economy (Gehäuse)
Gehäuselüfter 2x120 mm Xilence 2ComponentFan @1200 U/min
Betriebssystem Windows 7 Home Premium x64
Sonstiges Aqua Computer Aquaero 5 LT (Lüftersteuerung)

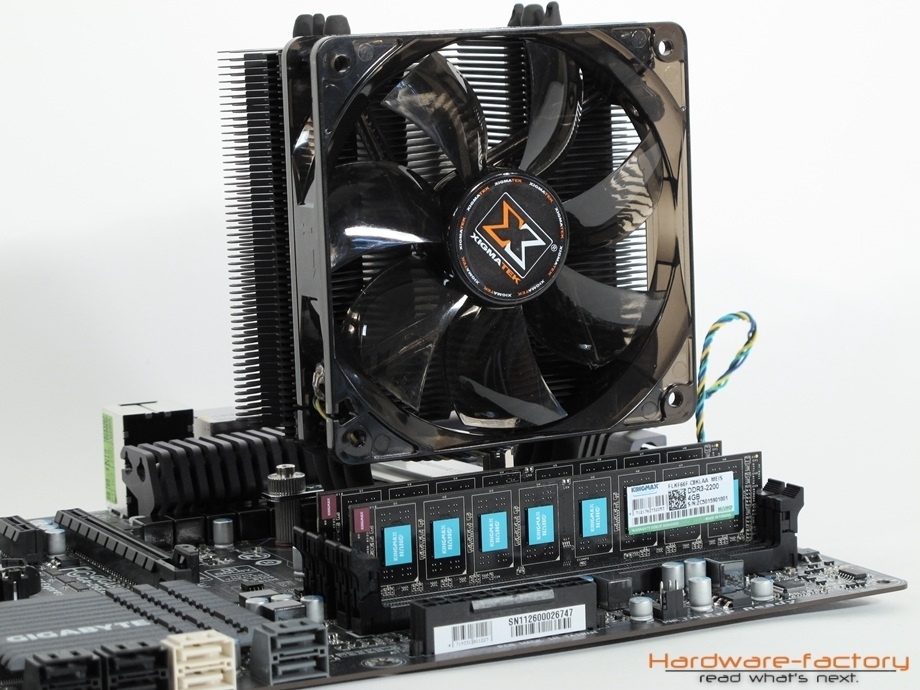

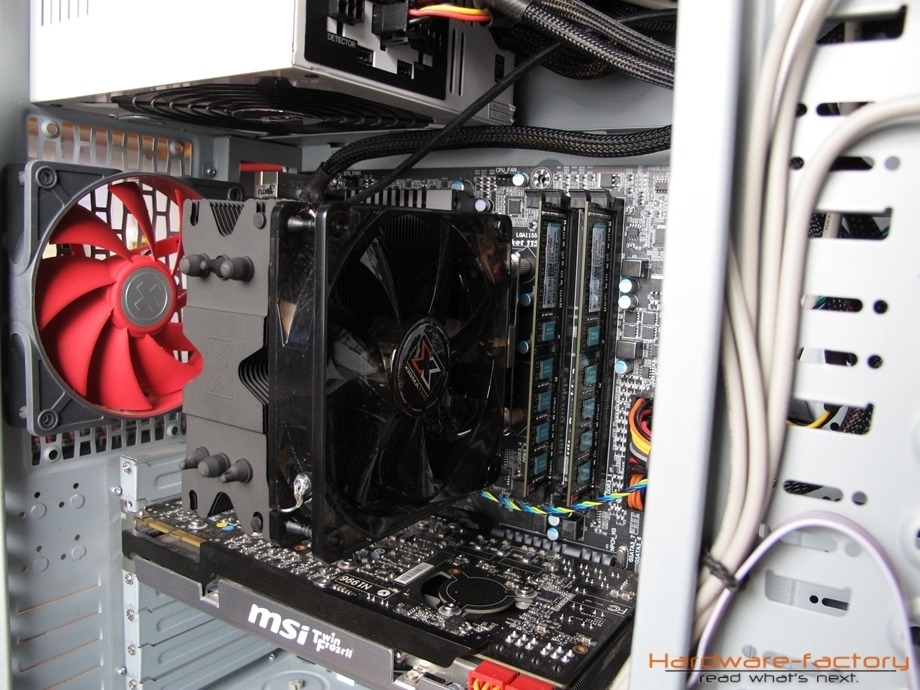

Die Tests wurden sowohl auf Basis eines offenen Aufbaus (auf einem Lian Li PC-T60), als auch in unserem Referenz-Gehäuse bei moderater Belüftung (Sharkoon Rebel 9 Economy mit jeweils einem 120 mm Lüfter an Front- und Rückseite bei 1200 U/min) durchgeführt, um die Gegebenheiten in einem durchschnittlichen Gamersystem nachzubilden. Obwohl der Xigmatek Dark Knight SD1283 Night Hawk Edition über einen PWM-Lüfter verfügt, wollen wir drei Drehzahlstufen testen, um auch Aussagen über die Leistungsfähigkeit des Kühlers bei wenigen Umdrehungen des Lüfters tätigen zu können: Neben den möglichen Minimal- und Maximalwerten (1083 sowie 2102 U/min) testen wir auch einen Zwischenwert von 1596 U/min. Alle Messungen erfolgen im Standardzustand des Systems (Referenztakt inklusive Turbo-Modus bei 1,224 V) sowie in einer zweiten Messreihe mit Übertaktung (4,5 GHz ohne Turbo-Modus bei 1,272 V).

Das Lastszenario wird durch den Einsatz des relativ gleichmäßig auslastenden Programms CoreDamage nachgestellt, die Temperaturwerte mit AIDA64 in der aktuellen Version festgehalten und nach jeweils knapp über einer Stunde notiert. Im offenen Testaufbau verzichten wir auf die Auslastung der Grafikkarte, beim geschlossenen System im Gehäuse wird diese zusätzlich durch die Verwendung der Software "MSI Kombustor" gefordert, um eine realistische maximale Wärmeentfaltung eines ausgereizten Gamer-Systems in einem Gehäuse der Einsteigerklasse nachzustellen.

Als Messergebnisse halten wir das arithmetische Mittel des Wertes der einzelnen Prozessorkerne (TJunction) fest. Diese einzelnen Werte divergieren bei unserem Testprozessor um bis zu 8 °C und können bei anderen Exemplaren des gleichen Modells höher oder auch geringer ausfallen. Die hier nicht aufgezeigte, per Diode an der Oberfläche des Heatspreaders des i5-2500K gemessene Temperatur (TCase) liegt in der Regel einige Kelvin unterhalb der Kerntemperatur. Da Intel hier einen maximalen Dauerwert von 72,6 °C vorschreibt, brechen wir den Test bei einer Temperatur von 73 °C am Heatspreader ab.

Die so festgehaltenen Ergebnisse werden als Differenz zur Umgebungstemperatur wiedergegeben und zeigen, um wie viele Kelvin (im Falle der Differenzangabe auch einfach auf Grad Celsius übertragbar) sich die durchschnittliche Kerntemperatur über der Raumtemperatur befindet.
