Noctua NH-C14S - 04 - Der Lüfter im Detail

Erstellt am: 20.08.2016 um 12:00 Uhr von Thomas Radigk.

1 1 1 1 1 1 1 1 1 1 Rating 1.50 (2 Votes)

Beitragsseiten

Der Lüfter im Detail



Spezifikationen Noctua NF-A14 PWM (NH-C14S)
Abmessungen 140x140x25 mm
Anschluss 4-pin PWM
Lagertyp SSO2
Blattgeometrie A-Serie mit Flow Acceleration Channels
Rahmentechnologie AAO (Advanced Acoustic Optimisation)
Umdrehungsgeschw. (+/-10%) 1500 RPM / 1200 RPM mit L.N.A.
Min. Umdrehungsgeschw. (PWM) 300 RPM
Volumenstrom 140,2 m³/h / 115,5 m³/h mit L.N.A.
Geräuschentwicklung 24,6 dB(A) / 19,2 dB(A) mit L.N.A.
Statischer Druck 2,08 mm H2O / 1,51 mm H2O mit L.N.A.
Max. Leistungsaufnahme 1,56 W
Max. Stromstärke 0,13 A
Betriebsspannung 12 V
MTBF > 150.000 h
Garantie 6 Jahre
Preis ab 19,50 €

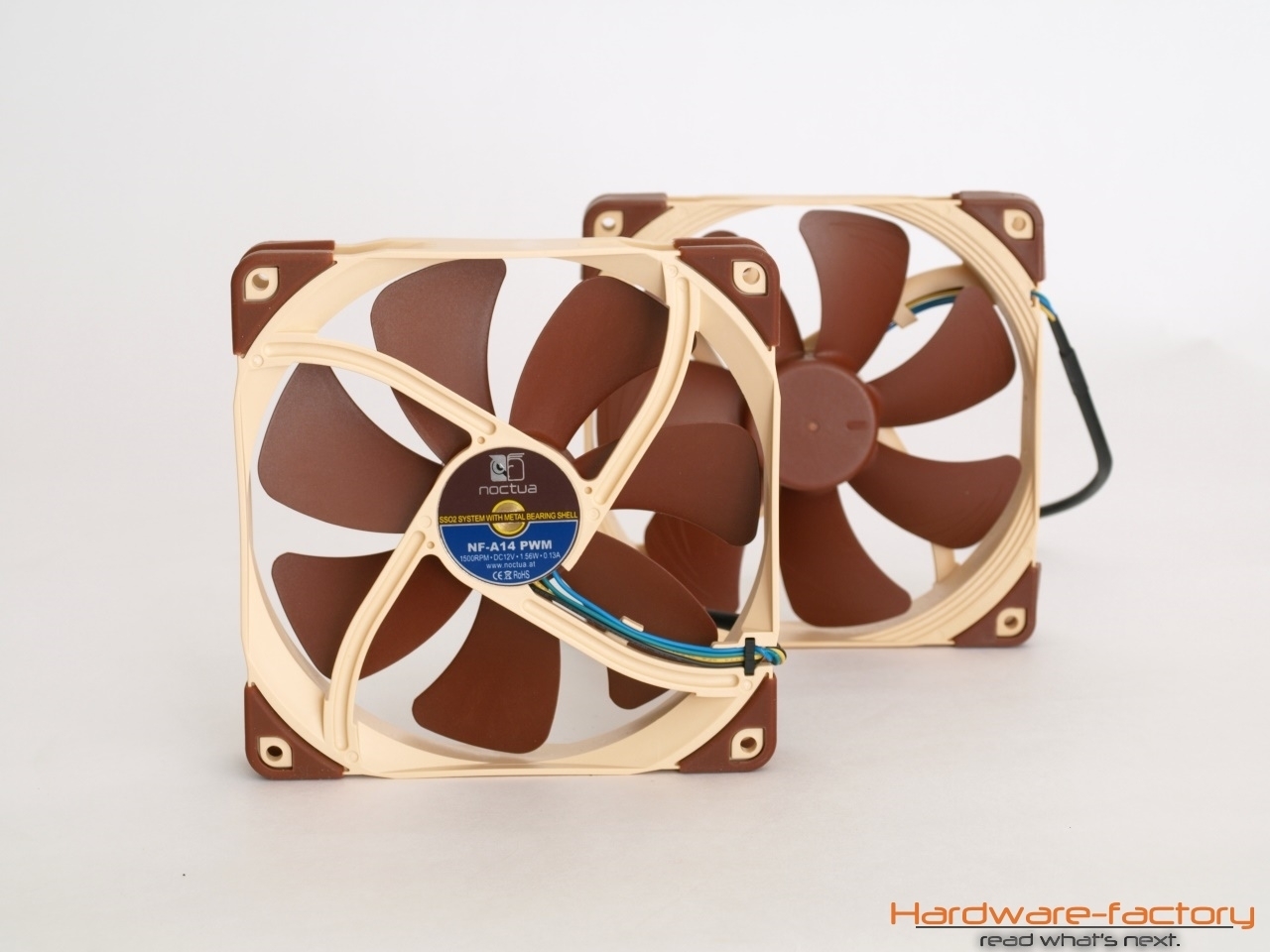

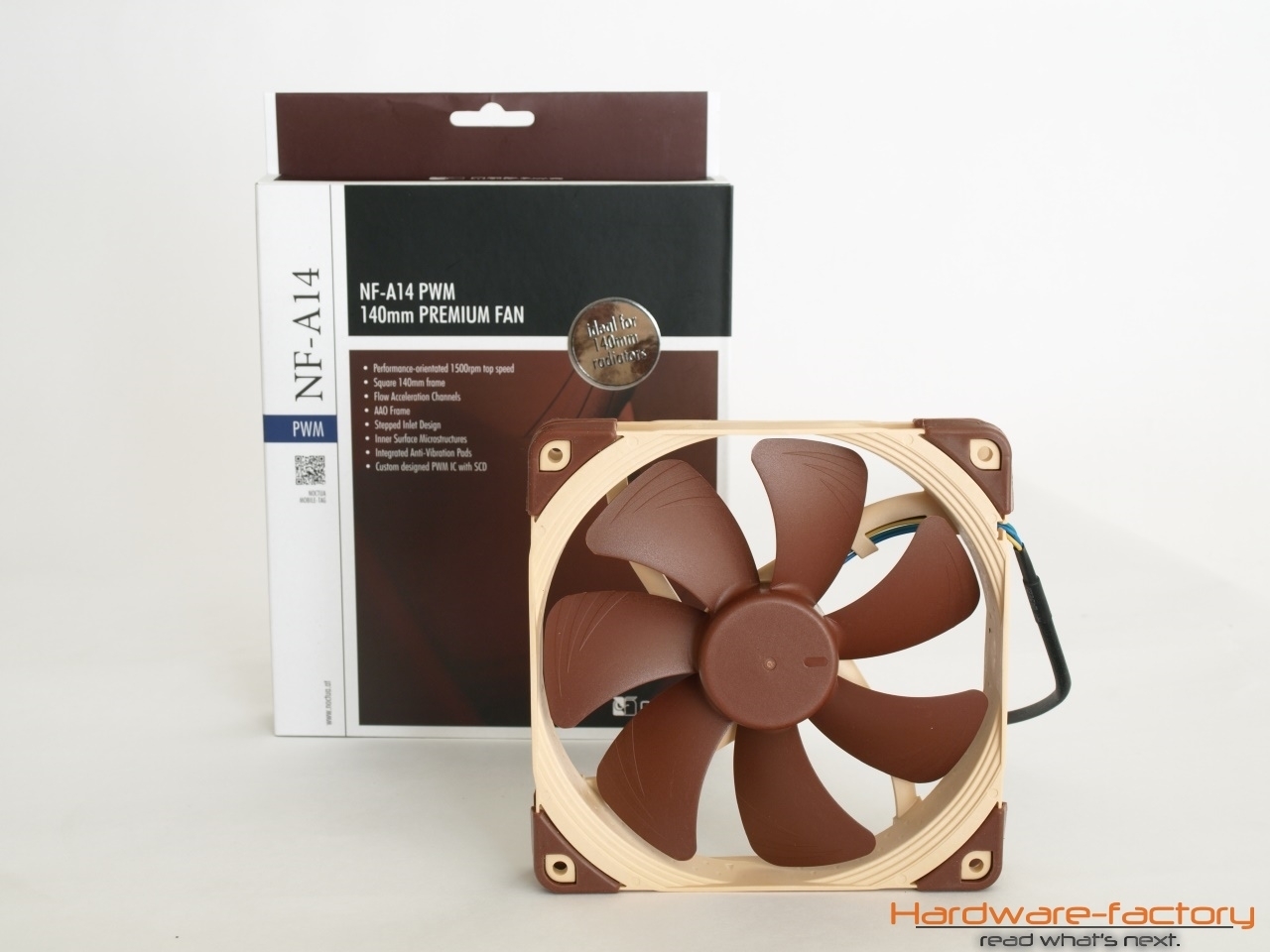

NF-A14 PWM nennt sich das mitgelieferte Lüftermodell und ist technisch sehr eng mit dem NF-A15 PWM verwandt. Dieses Modell kommt in Noctua typischer Farbgebung daher, welches sich durch einen hell-/dunkelbraunen Kontrast zwischen Lüfterrahmen und Propeller auffällig präsentiert. Während der Lochabstand typische 124,5 mm beträgt, bringt es der Durchmesser des Ventilators auf 140 mm bei einer Gesamtbreite des Lüfters von quadratischen 140 mm. Unter dem braunen Plastik hat Noctua hochentwickelte Technik untergebracht. In der Lüfternabe befindet sich ein PWM IC, der die Drehzahlreglung übernimmt, während das SSO2-Lager in jeder Lage für maximale Laufruhe verantwortlich ist. Der NF-A14 PWM ist eine direkte Weiterentwicklung des NF-P14, wobei hier der Schwerpunkt auf erhöhte Leistung bei niedrigen Drehzahlen gelegt wurde. Wer einen Blick auf die beachtliche Anzahl der Geräuschoptimierungen werfen möchte, sei die Webseite des Herstellers ans Herz gelegt.

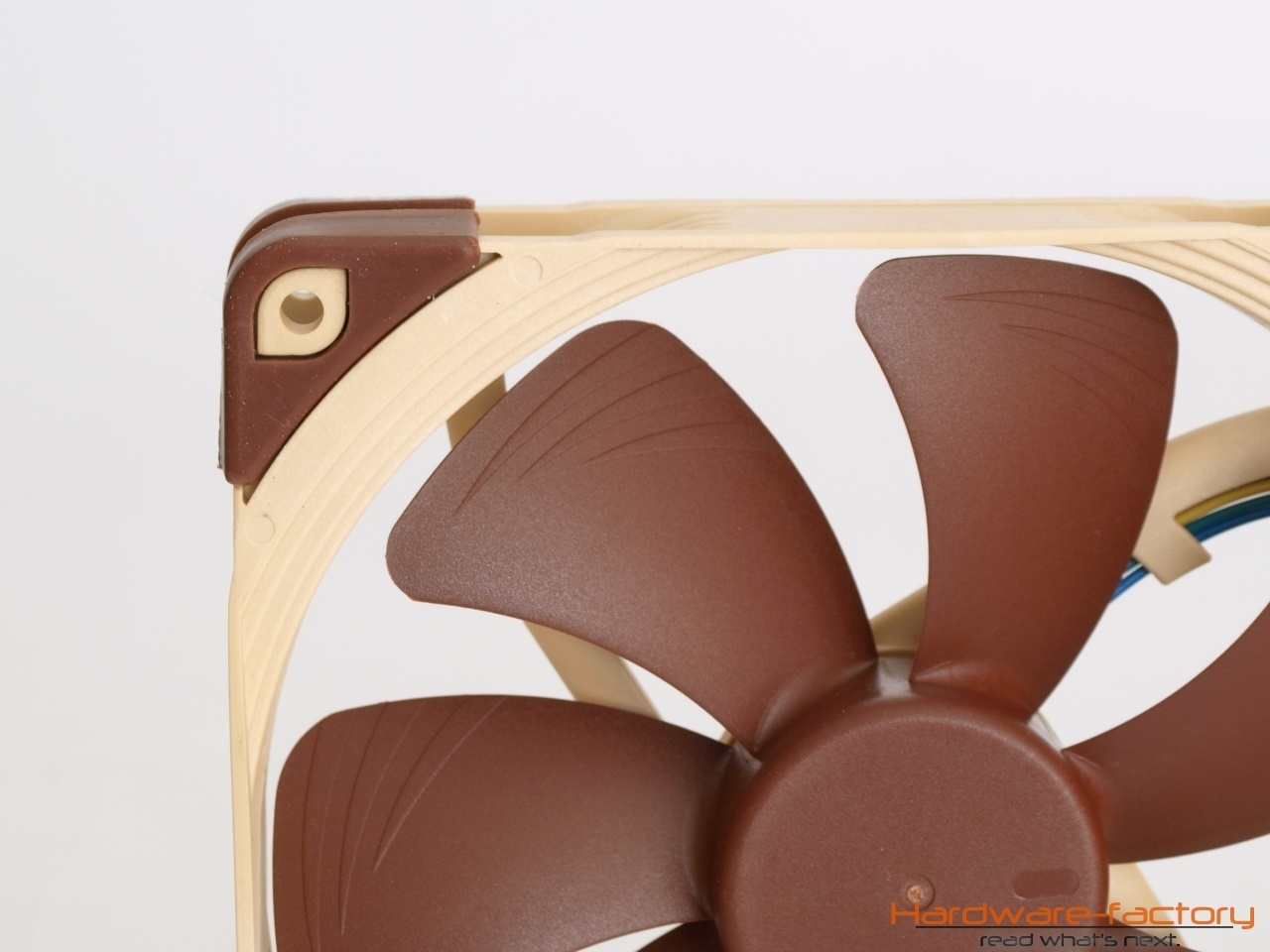

Auf ein paar wenige Optimierungen wollen wir dennoch kurz eingehen. Auf dem obigen Bild ersichtlich sind ein geräuschoptimierter Lüfterrahmen, sowie "flow accelleration channels". Dieses spezielle Merkmal sorgt für eine Beschleunigung des Luftstroms in der äußeren Region des Lüfterblattes, wodurch Noctua eine Geräuschreduzierung und Effizienzsteigerung erwirken konnte, da dadurch Wirbelablösungen verringert werden. Einhergehend mit der Effizienzsteigerung ist eine besonders niedrige Leistungsaufnahme von gerade 1,56 Watt, die bei ca. 1500 U/min Maximaldrehzahl aufgenommen werden. Hierbei befördert der Lüfter doch beachtliche 140,2 m³ Luft pro Stunde und kommt dabei auf einen Schalldruck von 24,6 dB(A). Der hohe statische Druck von über 2 mm H2O ermöglicht den Betrieb auch mit Kühlern, die einen engen Abstand der Kühllamellen besitzen.



Lüfterkurve



Lautstärkebetrachtung

Betriebsspannung Produkt Subjektiver Eindruck Lager-/Laufgeräusche, Bemerkung
12 V NF-A14 PWM deutlich hörbar dominantes Luftrauschen
9 V NF-A14 PWM hörbar Luftrauschen
7 V NF-A14 PWM leise leises Luftrauschen
5 V NF-A14 PWM unhörbar -

Aufgrund der hohen Ähnlichkeit zum NF-A15 PWM des NH-D15 können wir keine Unterschiede der Geräuschkulisse oder dem Drehzahlverhalten zwischen beiden Lüftermodellen ausmachen. Dies wird durch die nahezu komplett gleichen Spezifikationen ebenfalls untermauert.
